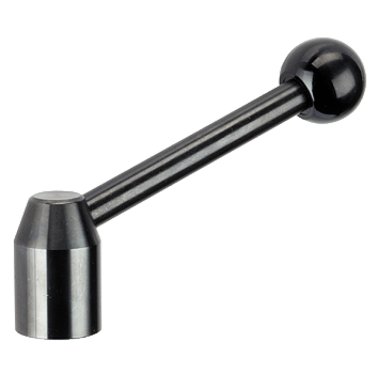

Mâner de strângere/cu gaură netedă | d1=40 mm / d3=20 mm / oțel | 24430.0055

Cod produs: 24430.0055

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=40 mm / d3=20 mm / oțel
d₁ [mm]	40 mm
d₄ [mm]	16 mm
d₅ [mm]	40 mm
h [mm]	64 mm
l [mm]	~ 154 mm
Figura	2
Maneta	Oțel, brunat
Maner sferic	Duroplastic PF 31, negru, DIN 319
Filială	inginerie electrică, producția de motoare, producție scule
Funcție	acţionare, contact, fixare, prindere, reajustare, strângere
Origine preferențială	CE
Greutate [g]	706 g
d₃ [H7] [mm]	20 mm
t₂ [mm]	30 mm

Material

Maneta

Maner sferic
