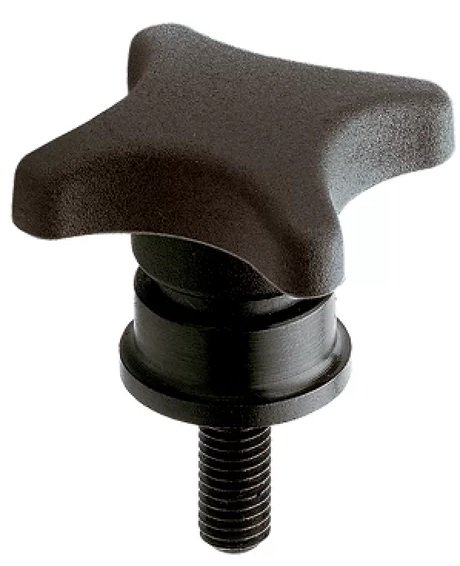

Maner palmiform cu rulment axial surub EH 24700.

Manerele palmiforme sunt elemente de functionare conform DIN sau standard intern
Pot fi utilizate intr-o gama larga de industrii si aplicatii
Avantajele rulmentului axial:
∗ Forta de prindere dubla cu aceeasi marime de prindere, prin reducerea suprafetei de frictiune
∗ Protectia piesei de lucru prin suprafata de pozitionare fixa
∗ Aplanare redusa datorita unei forte mai mari a boltului de pre-prindere, de exemplu filet
Material:
∗ Maner
• Termoplastic PA
∗ Surub
• Otel brunat, calitatea 8.8

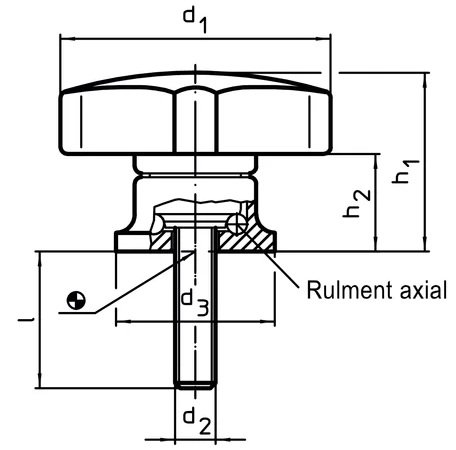

Date tehnice

d1

d2

d3

l

h1

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

40

d2 :

M6

d3 [mm] :

24

l [mm] :

15

h1 [mm] :

27

24700.0042

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0042

d1 [mm] :

40

d2 :

M6

d3 [mm] :

24

l [mm] :

25

h1 [mm] :

27

24700.0044

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0044

d1 [mm] :

50

d2 :

M8

d3 [mm] :

25

l [mm] :

20

h1 [mm] :

34

24700.0053

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0053

d1 [mm] :

50

d2 :

M8

d3 [mm] :

25

l [mm] :

35

h1 [mm] :

34

24700.0056

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0056

d1 [mm] :

63

d2 :

M10

d3 [mm] :

30

l [mm] :

30

h1 [mm] :

41

24700.0066

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0066

d1 [mm] :

63

d2 :

M10

d3 [mm] :

30

l [mm] :

40

h1 [mm] :

41

24700.0068

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0068

d1 [mm] :

80

d2 :

M12

d3 [mm] :

35

l [mm] :

30

h1 [mm] :

54

24700.0083

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0083

d1 [mm] :

80

d2 :

M12

d3 [mm] :

35

l [mm] :

50

h1 [mm] :

54

24700.0087

Afişaţi detaliile

Maner palmiform cu rulment axial surub EH 24700.0087
