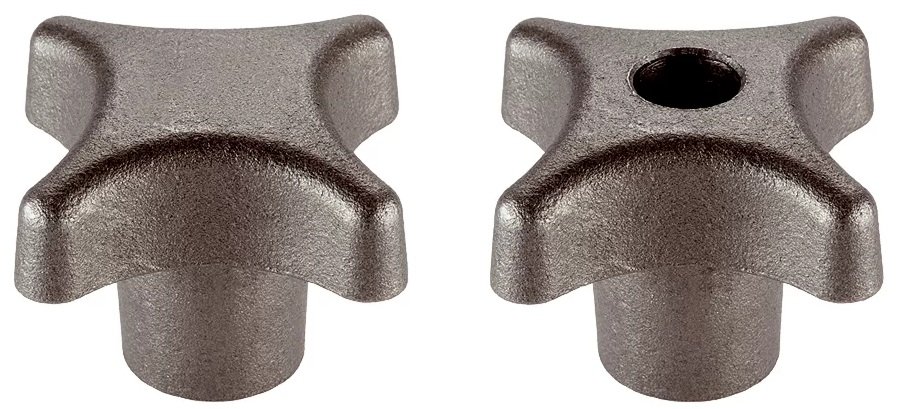

Maner palmiform DIN 6335 fonta EH 24620.

Manerele palmiforme sunt elemente de functionare conform DIN sau standard intern
Pot fi utilizate intr-o gama larga de industrii si aplicatii
Aceste manere palmiforme sunt fabricate conform DIN 6335
Sablat sau valtuit
Disponibile in 5 variante:
∗ Cu suprafata neprelucrata (fig.1)
∗ Cu gaura neteda, transversala (fig.2)
∗ Cu gaura infundata, neteda (fig.3)
∗ Cu filet, cu gaura de trecere (fig.4)
∗ Cu gaura infundata filetata (fig.5)
Material: Fonta gri GC 20
Nota: la cerere se pot livra cu diferite gauri sau tratamente speciale

Fişă cu date

d1

d2

d4

d5

Figura

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

32

d2 [mm] :

12

d4 [mm] :

-

d5 :

-

Figura :

1

24620.0032

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0032

d1 [mm] :

40

d2 [mm] :

14

d4 [mm] :

-

d5 :

-

Figura :

1

24620.0040

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0040

d1 [mm] :

50

d2 [mm] :

18

d4 [mm] :

-

d5 :

-

Figura :

1

24620.0050

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0050

d1 [mm] :

63

d2 [mm] :

20

d4 [mm] :

-

d5 :

-

Figura :

1

24620.0063

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0063

d1 [mm] :

80

d2 [mm] :

25

d4 [mm] :

-

d5 :

-

Figura :

1

24620.0080

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0080

d1 [mm] :

100

d2 [mm] :

32

d4 [mm] :

-

d5 :

-

Figura :

1

24620.0090

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0090

d1 [mm] :

32

d2 [mm] :

12

d4 [mm] :

6

d5 :

-

Figura :

2

24620.0132

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0132

d1 [mm] :

40

d2 [mm] :

14

d4 [mm] :

8

d5 :

-

Figura :

2

24620.0140

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0140

d1 [mm] :

50

d2 [mm] :

18

d4 [mm] :

10

d5 :

-

Figura :

2

24620.0150

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0150

d1 [mm] :

63

d2 [mm] :

20

d4 [mm] :

12

d5 :

-

Figura :

2

24620.0163

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0163

d1 [mm] :

80

d2 [mm] :

25

d4 [mm] :

16

d5 :

-

Figura :

2

24620.0180

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0180

d1 [mm] :

100

d2 [mm] :

32

d4 [mm] :

20

d5 :

-

Figura :

2

24620.0190

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0190

d1 [mm] :

32

d2 [mm] :

12

d4 [mm] :

6

d5 :

-

Figura :

3

24620.0232

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0232

d1 [mm] :

40

d2 [mm] :

14

d4 [mm] :

8

d5 :

-

Figura :

3

24620.0240

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0240

d1 [mm] :

50

d2 [mm] :

18

d4 [mm] :

10

d5 :

-

Figura :

3

24620.0250

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0250

d1 [mm] :

63

d2 [mm] :

20

d4 [mm] :

12

d5 :

-

Figura :

3

24620.0263

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0263

d1 [mm] :

80

d2 [mm] :

25

d4 [mm] :

16

d5 :

-

Figura :

3

24620.0280

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0280

d1 [mm] :

100

d2 [mm] :

32

d4 [mm] :

20

d5 :

-

Figura :

3

24620.0290

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0290

d1 [mm] :

32

d2 [mm] :

12

d4 [mm] :

-

d5 :

M6

Figura :

4

24620.0332

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0332

d1 [mm] :

40

d2 [mm] :

14

d4 [mm] :

-

d5 :

M8

Figura :

4

24620.0340

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0340

d1 [mm] :

50

d2 [mm] :

18

d4 [mm] :

-

d5 :

M10

Figura :

4

24620.0350

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0350

d1 [mm] :

63

d2 [mm] :

20

d4 [mm] :

-

d5 :

M12

Figura :

4

24620.0363

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0363

d1 [mm] :

80

d2 [mm] :

25

d4 [mm] :

-

d5 :

M16

Figura :

4

24620.0380

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0380

d1 [mm] :

100

d2 [mm] :

32

d4 [mm] :

-

d5 :

M20

Figura :

4

24620.0390

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0390

d1 [mm] :

32

d2 [mm] :

12

d4 [mm] :

-

d5 :

M6

Figura :

5

24620.0432

Afişaţi detaliile

Maner palmiform DIN 6335 fonta EH 24620.0432
