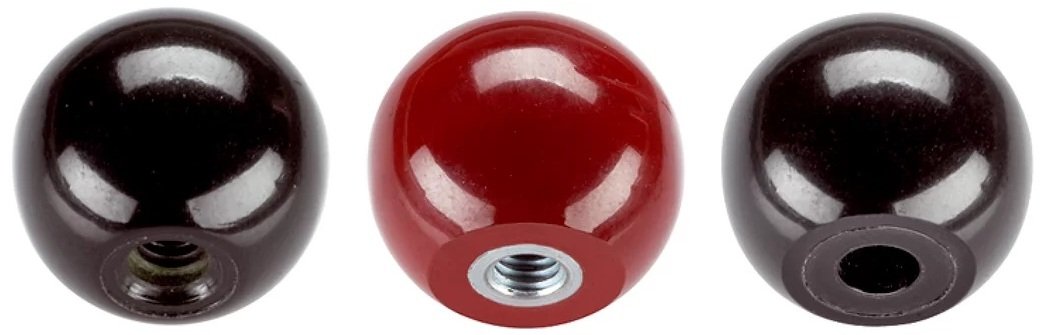

Maner sferic DIN 319 EH 24560.

Manerele sferice sunt elemente de functionare conform DIN sau standard intern
Pot fi utilizate intr-o gama larga de industrii in multe aplicatii
Manerele sferice sunt fabricate conform DIN 319 si au filet interior / orificiu conic

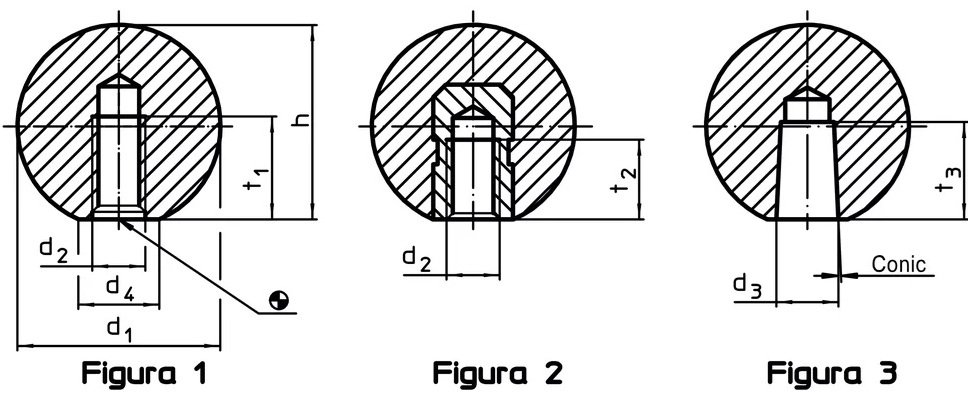

Disponibile in trei variante:
∗ Cu filet din material presat (fig.1)
∗ Cu bucsa filetata (fig.2)
∗ Cu orificiu conic (fig.3)
Manerele sferice DIN 319 sunt fara imbinari si slefuite
Material maner:
• Termoplastic PF 31, negru, similar RAL 9005
• Termoplastic PF 31, rosu, similar RAL 3003

Date tehnice

d₁

d₂

d₃

Culoare

Figura

[mm]

Cod produs

d₁ [mm] :

16 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 15 mm

Culoare [] :

negru

Figura [] :

24560.0016

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 18 mm

Culoare [] :

negru

Figura [] :

24560.0020

Afişaţi detaliile

d₁ [mm] :

25 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 22,5 mm

Culoare [] :

negru

Figura [] :

24560.0025

Afişaţi detaliile

d₁ [mm] :

32 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 29 mm

Culoare [] :

negru

Figura [] :

24560.0032

Afişaţi detaliile

d₁ [mm] :

40 mm

d₂ [] :

M10

d₃ [mm] :

h [mm] :

~ 37 mm

Culoare [] :

negru

Figura [] :

24560.0040

Afişaţi detaliile

d₁ [mm] :

50 mm

d₂ [] :

M12

d₃ [mm] :

h [mm] :

~ 46 mm

Culoare [] :

negru

Figura [] :

24560.0050

Afişaţi detaliile

d₁ [mm] :

16 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 15 mm

Culoare [] :

negru

Figura [] :

24560.0116

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 18 mm

Culoare [] :

negru

Figura [] :

24560.0120

Afişaţi detaliile

d₁ [mm] :

25 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 22,5 mm

Culoare [] :

negru

Figura [] :

24560.0125

Afişaţi detaliile

d₁ [mm] :

32 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 29 mm

Culoare [] :

negru

Figura [] :

24560.0132

Afişaţi detaliile

d₁ [mm] :

40 mm

d₂ [] :

M10

d₃ [mm] :

h [mm] :

~ 37 mm

Culoare [] :

negru

Figura [] :

24560.0140

Afişaţi detaliile

d₁ [mm] :

50 mm

d₂ [] :

M12

d₃ [mm] :

h [mm] :

~ 46 mm

Culoare [] :

negru

Figura [] :

24560.0150

Afişaţi detaliile

d₁ [mm] :

16 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 15 mm

Culoare [] :

roşu

Figura [] :

24560.0516

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 18 mm

Culoare [] :

roşu

Figura [] :

24560.0520

Afişaţi detaliile

d₁ [mm] :

25 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 22,5 mm

Culoare [] :

roşu

Figura [] :

24560.0525

Afişaţi detaliile

d₁ [mm] :

32 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 29 mm

Culoare [] :

roşu

Figura [] :

24560.0532

Afişaţi detaliile

d₁ [mm] :

40 mm

d₂ [] :

M10

d₃ [mm] :

h [mm] :

~ 37 mm

Culoare [] :

roşu

Figura [] :

24560.0540

Afişaţi detaliile

d₁ [mm] :

50 mm

d₂ [] :

M12

d₃ [mm] :

h [mm] :

~ 46 mm

Culoare [] :

roşu

Figura [] :

24560.0550

Afişaţi detaliile

d₁ [mm] :

16 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 15 mm

Culoare [] :

roşu

Figura [] :

24560.0616

Afişaţi detaliile

d₁ [mm] :

20 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 18 mm

Culoare [] :

roşu

Figura [] :

24560.0620

Afişaţi detaliile

d₁ [mm] :

25 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 22,5 mm

Culoare [] :

roşu

Figura [] :

24560.0625

Afişaţi detaliile

d₁ [mm] :

32 mm

d₂ [] :

d₃ [mm] :

h [mm] :

~ 29 mm

Culoare [] :

roşu

Figura [] :

24560.0632

Afişaţi detaliile

d₁ [mm] :

40 mm

d₂ [] :

M10

d₃ [mm] :

h [mm] :

~ 37 mm

Culoare [] :

roşu

Figura [] :

24560.0640

Afişaţi detaliile

d₁ [mm] :

50 mm

d₂ [] :

M12

d₃ [mm] :

h [mm] :

~ 46 mm

Culoare [] :

roşu

Figura [] :

24560.0650

Afişaţi detaliile

d₁ [mm] :

16 mm

d₂ [] :

d₃ [mm] :

4 mm

h [mm] :

~ 15 mm

Culoare [] :

negru

Figura [] :

24560.0216

Afişaţi detaliile
