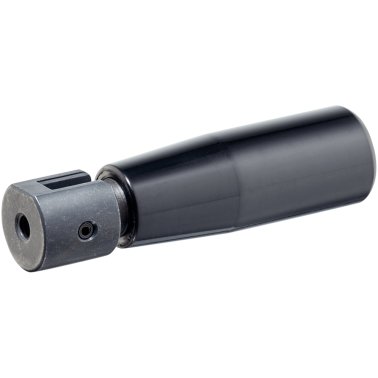

Mânere pliabile, rotativ | d1=22 mm / d2=M5 / oțel | 24532.0022

Cod produs: 24532.0022

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=22 mm / d2=M5 / oțel
d₁ [mm]	22
d₂	M5
d₃ [mm]	16 mm
l₁ [mm]	~ 73 mm
l₂ [mm]	15 mm
l₃ [mm]	5 mm
l₄ [mm]	~ 68 mm
l₅ [mm]	9,5 mm
Temperatura max. [°C]	110 °C
Element ax	Oțel, brunat
Mâner	Termoplastic, negru, mat
Funcție	acţionare, ridicare, transport
Origine preferențială	CE
Greutate [g]	67 g

Material

Element ax

Mâner

Operaţii

În poziția de operare, mânerul este blocat. Pentru a muta mânerul în poziția de repaus, acesta trebuie scos axial și întors.
