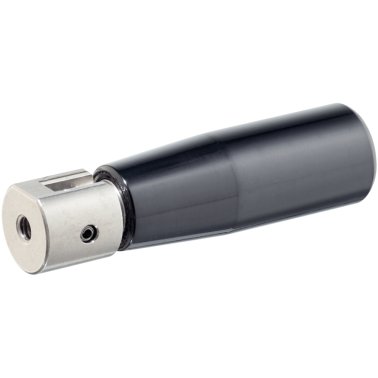

Mânere pliabile, rotativ | d1=23 mm / d2=M6 / oțel inoxidabil | 24532.0123

Cod produs: 24532.0123

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=23 mm / d2=M6 / oțel inoxidabil
d₁ [mm]	23 mm
d₂	M6
d₃ [mm]	20 mm
l₁ [mm]	~ 87 mm
l₂ [mm]	19,5 mm
l₃ [mm]	6 mm
l₄ [mm]	~ 80 mm
l₅ [mm]	10,5 mm
Temperatura max. [°C]	110 °C
Element ax	Oțel inoxidabil 1.4305
Mâner	Termoplastic, negru, mat
Funcție	acţionare, ridicare, transport
Origine preferențială	CE
Greutate [g]	112 g

Material

Element ax

Mâner

Operaţii

În poziția de operare, mânerul este blocat. Pentru a muta mânerul în poziția de repaus, acesta trebuie scos axial și întors.
