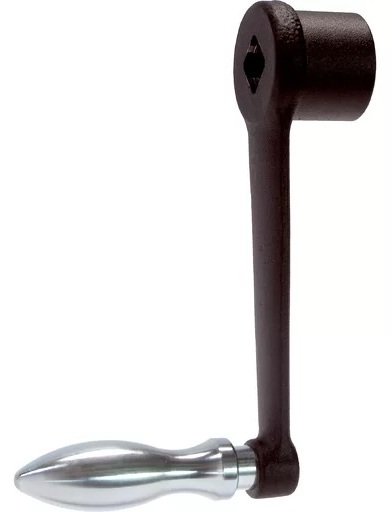

Manivela DIN 469 dreapta cu patrat DIN 79 EH 24330.

Manivele din fonta polizata si sablata
Versiuni disponibile:
∗ cu maneta rotativa, forma D
∗ cu maneta fixa, forma F
Butuc prelucrat
Material:
∗ Maner - otel strinjit, zincat prin galvanizare, pasivat
∗ Corp maner - fonta (GTW) sau fonta grafit nodular, acoperire cu palstic negru

Fişă cu date

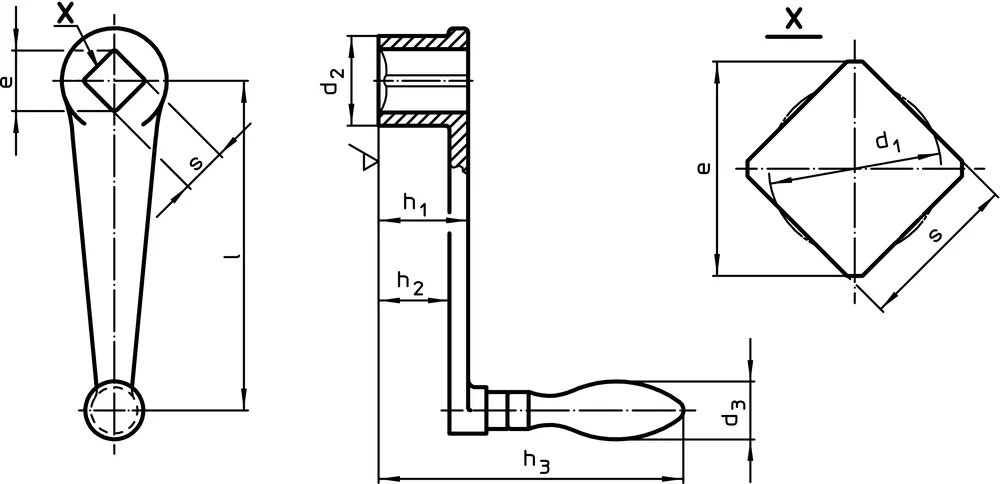

l

s

h₃

formă

[mm]

[mm]

[mm]

Cod produs

l [mm] :

63 mm

s [mm] :

10 mm

h₃ [mm] :

79 mm

formă [] :

D

24330.0010

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=63 mm / s=10 mm | 24330.0010

l [mm] :

80 mm

s [mm] :

10 mm

h₃ [mm] :

97 mm

formă [] :

D

24330.0020

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=80 mm / s=10 mm | 24330.0020

l [mm] :

80 mm

s [mm] :

12 mm

h₃ [mm] :

97 mm

formă [] :

D

24330.0021

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=80 mm / s=12 mm | 24330.0021

l [mm] :

100 mm

s [mm] :

12 mm

h₃ [mm] :

100 mm

formă [] :

D

24330.0030

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=100 mm / s=12 mm | 24330.0030

l [mm] :

100 mm

s [mm] :

14 mm

h₃ [mm] :

100 mm

formă [] :

D

24330.0031

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=100 mm / s=14 mm | 24330.0031

l [mm] :

125 mm

s [mm] :

14 mm

h₃ [mm] :

122 mm

formă [] :

D

24330.0040

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=125 mm / s=14 mm | 24330.0040

l [mm] :

125 mm

s [mm] :

17 mm

h₃ [mm] :

122 mm

formă [] :

D

24330.0041

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=125 mm / s=17 mm | 24330.0041

l [mm] :

160 mm

s [mm] :

17 mm

h₃ [mm] :

126 mm

formă [] :

D

24330.0050

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=160 mm / s=17 mm | 24330.0050

l [mm] :

160 mm

s [mm] :

19 mm

h₃ [mm] :

126 mm

formă [] :

D

24330.0051

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=160 mm / s=19 mm | 24330.0051

l [mm] :

200 mm

s [mm] :

19 mm

h₃ [mm] :

160 mm

formă [] :

D

24330.0060

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=200 mm / s=19 mm | 24330.0060

l [mm] :

200 mm

s [mm] :

22 mm

h₃ [mm] :

160 mm

formă [] :

D

24330.0061

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=200 mm / s=22 mm | 24330.0061

l [mm] :

250 mm

s [mm] :

22 mm

h₃ [mm] :

162 mm

formă [] :

D

24330.0070

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=250 mm / s=22 mm | 24330.0070

l [mm] :

250 mm

s [mm] :

24 mm

h₃ [mm] :

162 mm

formă [] :

D

24330.0071

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă rotativă (EH 24460., DIN 98), forma D | l=250 mm / s=24 mm | 24330.0071

l [mm] :

63 mm

s [mm] :

10 mm

h₃ [mm] :

74 mm

formă [] :

F

24330.0110

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=63 mm / s=10 mm | 24330.0110

l [mm] :

80 mm

s [mm] :

10 mm

h₃ [mm] :

94 mm

formă [] :

F

24330.0120

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=80 mm / s=10 mm | 24330.0120

l [mm] :

80 mm

s [mm] :

12 mm

h₃ [mm] :

94 mm

formă [] :

F

24330.0121

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=80 mm / s=12 mm | 24330.0121

l [mm] :

100 mm

s [mm] :

12 mm

h₃ [mm] :

98 mm

formă [] :

F

24330.0130

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=100 mm / s=12 mm | 24330.0130

l [mm] :

100 mm

s [mm] :

14 mm

h₃ [mm] :

98 mm

formă [] :

F

24330.0131

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=100 mm / s=14 mm | 24330.0131

l [mm] :

125 mm

s [mm] :

14 mm

h₃ [mm] :

120 mm

formă [] :

F

24330.0140

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=125 mm / s=14 mm | 24330.0140

l [mm] :

125 mm

s [mm] :

17 mm

h₃ [mm] :

120 mm

formă [] :

F

24330.0141

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=125 mm / s=17 mm | 24330.0141

l [mm] :

160 mm

s [mm] :

17 mm

h₃ [mm] :

122 mm

formă [] :

F

24330.0150

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=160 mm / s=17 mm | 24330.0150

l [mm] :

160 mm

s [mm] :

19 mm

h₃ [mm] :

122 mm

formă [] :

F

24330.0151

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=160 mm / s=19 mm | 24330.0151

l [mm] :

200 mm

s [mm] :

19 mm

h₃ [mm] :

154 mm

formă [] :

F

24330.0160

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=200 mm / s=19 mm | 24330.0160

l [mm] :

200 mm

s [mm] :

22 mm

h₃ [mm] :

154 mm

formă [] :

F

24330.0161

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=200 mm / s=22 mm | 24330.0161

l [mm] :

250 mm

s [mm] :

22 mm

h₃ [mm] :

157 mm

formă [] :

F

24330.0170

Afişaţi detaliile

Manivele, DIN 469 dreaptă cu pătrat DIN 79/cu manetă fixă (EH 24450., DIN 39), forma F | l=250 mm / s=22 mm | 24330.0170
