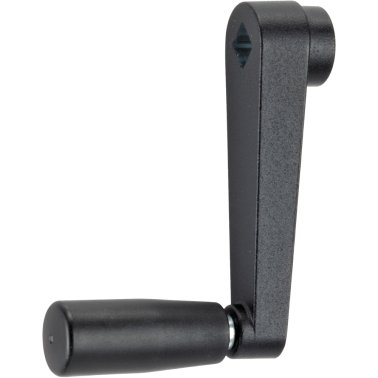

Manivele/Zinc turnat | l=50 mm / s=8 mm | 24330.0420

Cod produs: 24330.0420

Brand: ERWIN HALDER KG

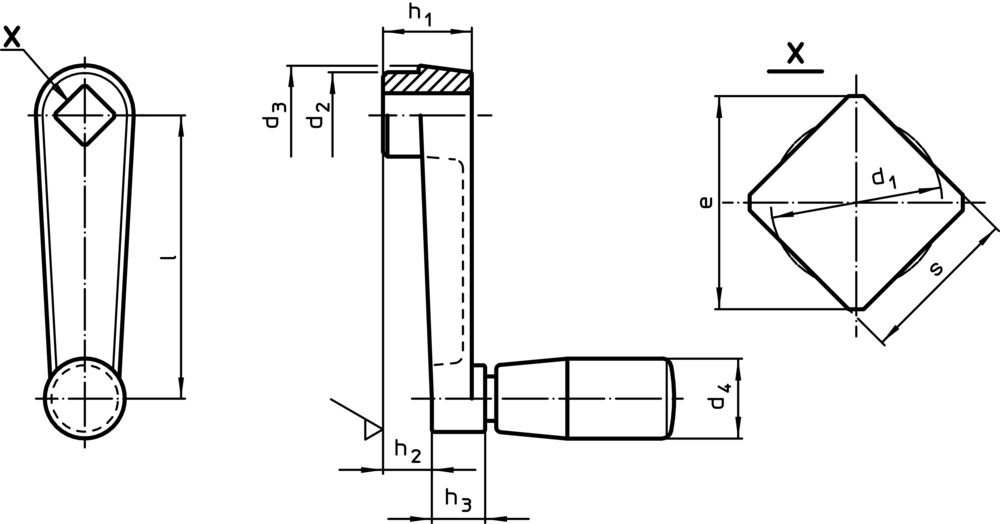

Desen

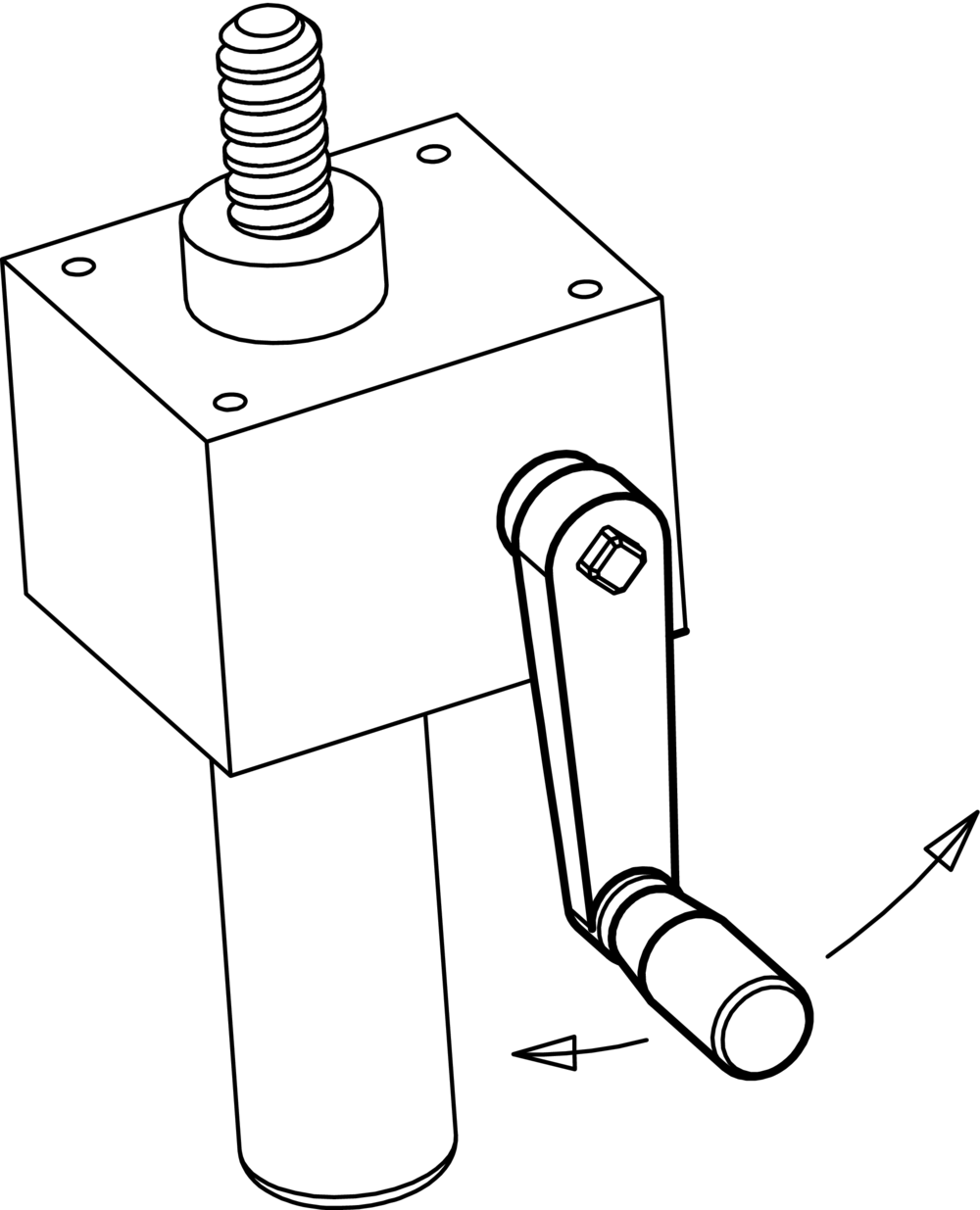

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	l=50 mm / s=8 mm
d₁ max. [mm]	8,4 mm
d₂ [mm]	16 mm
d₃ [mm]	18 mm
e min. [mm]	10,1 mm
h₁ [mm]	18 mm
h₂ [mm]	~ 10 mm
h₃ [mm]	10 mm
l [mm]	50 mm
s [H11] [mm]	8 mm
Temperatura max. [°C]	80 °C
d₄ Mâner cilindric ∅ [mm]	14 mm
Corp mâner	Zinc turnat sub presiune, plastificat, negru, mat structurat
Mâner cilindric	Termoplastic PF 31, negru
Filială	alte produse, mașini de materiale de construcții
Funcție	ajustare, reajustare
Origine preferențială	CE
Greutate [g]	58 g

Material

Corp mâner

Mâner cilindric

Referințe

Alternativa la maneta DIN 469.
