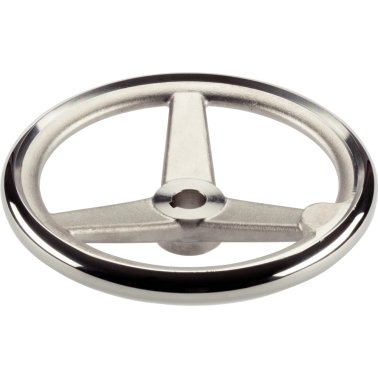

Roţi de manevră, similar DIN 950, oțel inoxidabil/cu nut, fără manetă, forma N-F/A (anterior A 3) | d1=160 mm | 24591.0120

Cod produs: 24591.0120

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=160 mm
Similar Norm	Da
d₁ [mm]	160 mm
d_{2 [mm]}	14 mm
d₃ [mm]	31 mm
l₁ [mm]	39,5 mm
l₂ [mm]	20 mm
Număr gaură spiţe	3
Figura	1
Roată de manevră	Oţel inoxidabil A4
Filială	construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, reprezentant specializat hardware
Funcție	acţionare, ajustare, reajustare, rotire
formă	N-F/A
Origine preferențială	D
Greutate [g]	1115 g
b₃ [mm]	5 mm
t [mm]	16,3 mm

Strunjit, prelucrate şi finisate pe toate suprafeţele, suprafeţele neprelucrate sunt curaţate prin sablare.

Material

Roată de manevră

Asamblare

Șaibe de închidere EH 22270. pentru fixare axială.
