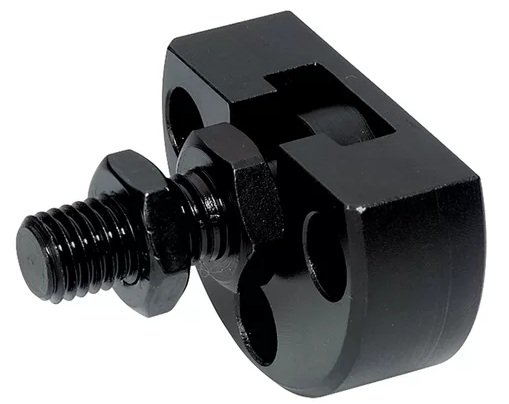

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere EH 25100.

Produs original Erwin HALDER KG - Quality Made in Germany!
Cuplaj rapid cu compensare radiala a deplasarii
Pentru aplicatii multiple, de ex. ca si element de legatura intre tija pistonului si o unitate de miscare liniara
Material:
∗ Element de cuplare
• Otel tratat termic, cu revenire, fosfatat
∗ Piulita de fixare
• Otel, negru (ISO 4035/8675)
∗ Falca
• Otel tratat termic, cu revenire, fosfatat
Nota: Cuplajul nu transmite niciun cuplu

Date tehnice

d1

d2

d4

l1

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

M6

d2 [mm] :

42

d4 [mm] :

5.5

l1 [mm] :

30.5

25100.0206

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M6 EH 25100.0206

d1 [mm] :

M8

d2 [mm] :

48

d4 [mm] :

6.6

l1 [mm] :

35.5

25100.0208

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M8 EH 25100.0208

d1 [mm] :

M10

d2 [mm] :

50

d4 [mm] :

6.6

l1 [mm] :

43.2

25100.0210

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M10 EH 25100.0210

d1 [mm] :

M12

d2 [mm] :

55

d4 [mm] :

6.6

l1 [mm] :

53.2

25100.0212

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M12 EH 25100.0212

d1 [mm] :

M16

d2 [mm] :

65

d4 [mm] :

9.0

l1 [mm] :

64.0

25100.0216

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M16 EH 25100.0216

d1 [mm] :

M20

d2 [mm] :

80

d4 [mm] :

11.0

l1 [mm] :

74.0

25100.022

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M20 EH 25100.0220

d1 [mm] :

M10 x 1.25

d2 [mm] :

50

d4 [mm] :

6.6

l1 [mm] :

43.2

25100.0230

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M10 x 1.2 EH 25100.030

d1 [mm] :

M12 x 1.25

d2 [mm] :

55

d4 [mm] :

6.6

l1 [mm] :

53.2

25100.0232

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M12 x 1.25 EH 25100.032

d1 [mm] :

M16 x 1.5

d2 [mm] :

65

d4 [mm] :

9.0

l1 [mm] :

64.0

25100.0236

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M16 x 1.5 EH 25100.0236

d1 [mm] :

M20 x 1.5

d2 [mm] :

80

d4 [mm] :

11.0

l1 [mm] :

74.0

25100.0240

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu flansa infiletabila si surub de strangere M20 x 1.5 EH 25100.0240
