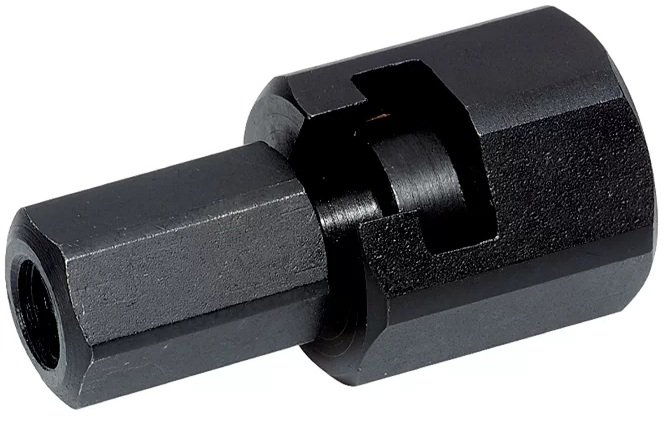

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere EH 25100.

Produs original Erwin HALDER KG - Quality Made in Germany!
Cuplaj rapid cu compensare radiala a deplasarii
Pentru aplicatii multiple, de ex. ca si element de legatura intre tija pistonului si o unitate de miscare liniara
Material:
∗ Element de cuplare
• Otel tratat termic, cu revenire, fosfatat
∗ Piulita de fixare
• Otel, negru (ISO 4035/8675)
∗ Falca
• Otel tratat termic, cu revenire, fosfatat
Nota: Cuplajul nu transmite niciun cuplu

Date tehnice

d1

d2

d3

l2 min.

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

M6

d2 [mm] :

21.0

d3 [mm] :

11.0

l2 min. [mm] :

11.0

25100.0056

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M6 EH 25100.0056

d1 [mm] :

M8

d2 [mm] :

26.0

d3 [mm] :

14.4

l2 min. [mm] :

13.5

25100.0058

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M8 EH 25100.0058

d1 [mm] :

M10

d2 [mm] :

30.0

d3 [mm] :

19.0

l2 min. [mm] :

16.0

25100.0060

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M10 EH 25100.0060

d1 [mm] :

M12

d2 [mm] :

32.5

d3 [mm] :

21.2

l2 min. [mm] :

21.0

25100.0062

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M12 EH 25100.0062

d1 [mm] :

M16

d2 [mm] :

39.0

d3 [mm] :

27.0

l2 min. [mm] :

25.0

25100.0066

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M16 EH 25100.0066

d1 [mm] :

M20

d2 [mm] :

44.0

d3 [mm] :

34.0

l2 min. [mm] :

29.0

25100.0070

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M20 EH 25100.0070

d1 [mm] :

M10 x 1.25

d2 [mm] :

30.0

d3 [mm] :

19.0

l2 min. [mm] :

16.0

25100.0080

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M10x1.25 EH 25100.0080

d1 [mm] :

M12 x 1.25

d2 [mm] :

32.5

d3 [mm] :

21.2

l2 min. [mm] :

21.0

25100.0082

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M12x1.25 EH 25100.0082

d1 [mm] :

M16 x 1.5

d2 [mm] :

39.0

d3 [mm] :

27.0

l2 min. [mm] :

25.0

25100.0086

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M16x1.5 EH 25100.0086

d1 [mm] :

M20 x 1.5

d2 [mm] :

44.0

d3 [mm] :

34.0

l2 min. [mm] :

29.0

25100.0090

Afişaţi detaliile

Cuplaj rapid cu compensarea deviatiei radiale cu piulita de strangere M20x1.5 EH 25100.0090
