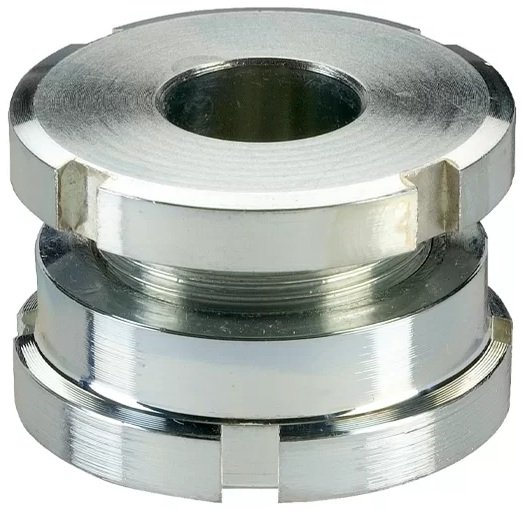

Elemente de ajustare a inaltimii varianta standard EH 25120.

Produs original Erwin HALDER KG - Quality Made in Germany!
Elemente de ajustare a inaltimii pentru aducerea la nivel a masinilor si instalatiilor
Pentru ajustarea verticala, elementele de ajustare sunt fixate cu un filet cu pas fin
Au un orificiu transversal pentru scopuri de fixare
Un blocator desurubabil serveste ca si limitator de inaltime pentru ajustarea inaltimii maxime
Material
∗ Otel tratat termic, zincare prin galvanizare, cromat

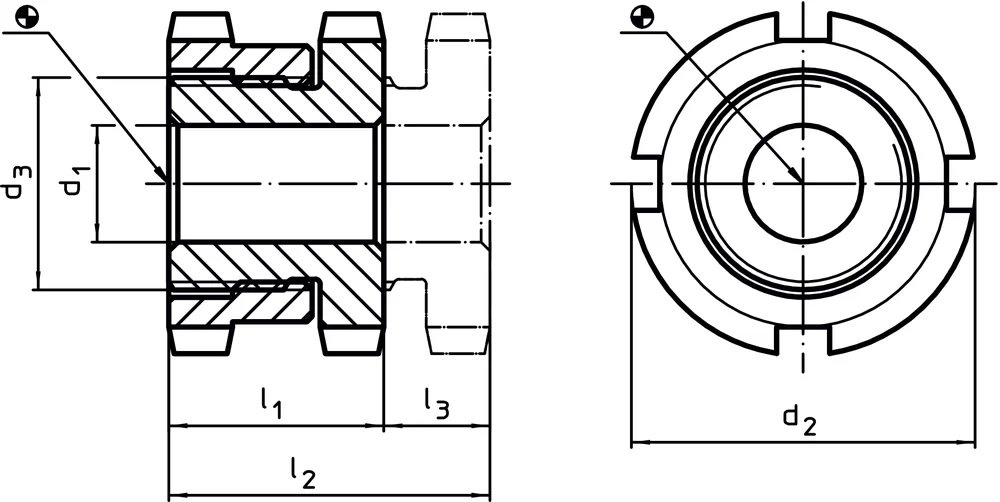

Date tehnice

d1

d2

l1

Cursa l3

[mm]

[mm]

[mm]

[mm]

Cod produs

d1 [mm] :

6.6

d2 [mm] :

25

l1 [mm] :

15

Cursa l3 [mm] :

4

25120.0006

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=6.6 mm EH 25120.0006

d1 [mm] :

6.6

d2 [mm] :

32

l1 [mm] :

18

Cursa l3 [mm] :

5

25120.0012

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=6.6 mm EH 25120.0012

d1 [mm] :

9.0

d2 [mm] :

32

l1 [mm] :

18

Cursa l3 [mm] :

5

25120.0014

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=9 mm EH 25120.0014

d1 [mm] :

11.0

d2 [mm] :

32

l1 [mm] :

18

Cursa l3 [mm] :

5

25120.0016

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=11 mm EH 25120.0016

d1 [mm] :

11.0

d2 [mm] :

45

l1 [mm] :

22

Cursa l3 [mm] :

7

25120.0022

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=11 mm EH 25120.0022

d1 [mm] :

13.5

d2 [mm] :

45

l1 [mm] :

22

Cursa l3 [mm] :

7

25120.0024

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=13.5 mm EH 25120.0024

d1 [mm] :

17.5

d2 [mm] :

45

l1 [mm] :

22

Cursa l3 [mm] :

7

25120.0026

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=17.5 mm EH 25120.0026

d1 [mm] :

17.5

d2 [mm] :

58

l1 [mm] :

28

Cursa l3 [mm] :

9

25120.0032

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=17.5 mm EH 25120.0032

d1 [mm] :

22.0

d2 [mm] :

58

l1 [mm] :

28

Cursa l3 [mm] :

9

25120.0034

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=22 mm EH 25120.0034

d1 [mm] :

26.0

d2 [mm] :

58

l1 [mm] :

28

Cursa l3 [mm] :

9

25120.0036

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=26 mm EH 25120.0036

d1 [mm] :

22.0

d2 [mm] :

70

l1 [mm] :

33

Cursa l3 [mm] :

10

25120.0042

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=22 mm EH 25120.0042

d1 [mm] :

26.0

d2 [mm] :

70

l1 [mm] :

33

Cursa l3 [mm] :

10

25120.0044

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=26 mm EH 25120.0044

d1 [mm] :

33.0

d2 [mm] :

70

l1 [mm] :

33

Cursa l3 [mm] :

10

25120.0046

Afişaţi detaliile

Elemente de ajustare a inaltimii varianta standard d1=33 mm EH 25120.0046
