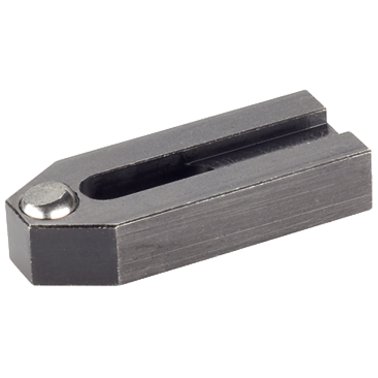

Bridă, cu bilă teșită, similar DIN 6314 | b1=13 mm / l1=125 mm | 23180.0014

Cod produs: 23180.0014

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=13 mm / l1=125 mm
Similar Norm	Da
a₁ [mm]	20 mm
a₂ [mm]	4 mm
b₁ [mm]	13 mm
b₂ [mm]	40 mm
b₃ [mm]	14 mm
d₃ [mm]	10,5 mm
e₁ [mm]	21 mm
e₂ [mm]	50 mm
h [mm]	3,5 mm
l₁ [mm]	125 mm
l₂ [mm]	10,5 mm
diametrul bilei [mm]	16 mm
Bilă	Oţel pentru rulmenţi, călit, lucios
Material clema	Oţel tratat termic, brunat
Filială	adaptoare, producția de scule, construcții de mașini, general
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	618 g

This clamp (clamping claw) according to DIN 6314 with flat-faced ball is mainly used in mechanical clamping technology for clamping workpieces.

Material

Bilă

Clema

Note

Bila este protejată împotriva rotaţiei.
