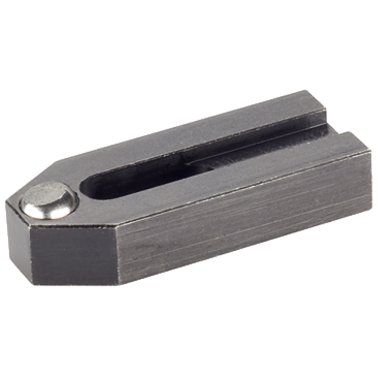

Bridă, cu bilă teșită, similar DIN 6314 | b1=6,6 mm / l1=50 mm | 23180.0007

Cod produs: 23180.0007

Brand: ERWIN HALDER KG

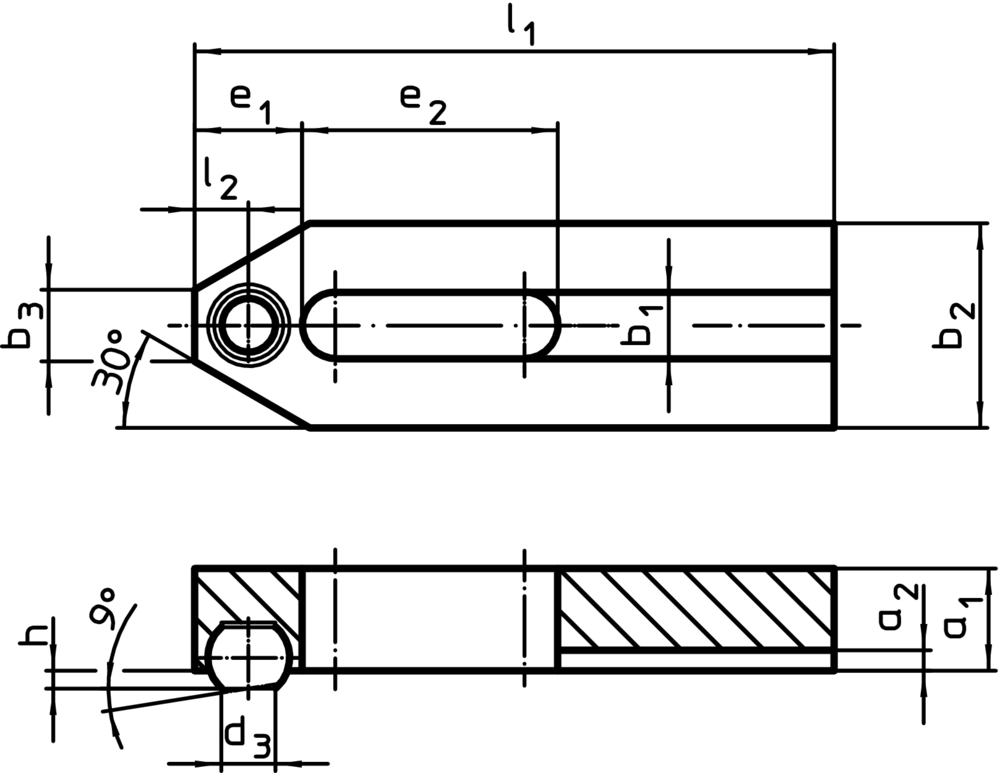

Desen

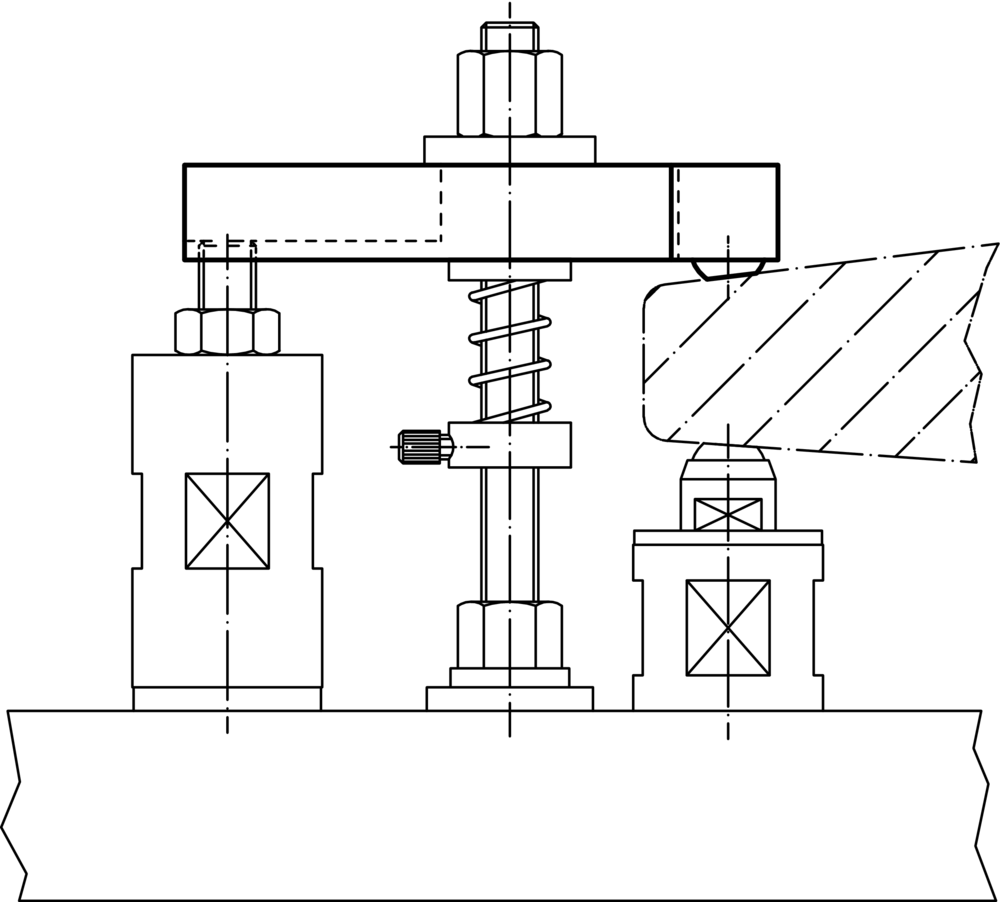

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=6,6 mm / l1=50 mm
Similar Norm	Da
a₁ [mm]	10 mm
a₂ [mm]	2,5 mm
b₁ [mm]	6,6 mm
b₂ [mm]	20 mm
b₃ [mm]	8 mm
d₃ [mm]	5,8 mm
e₁ [mm]	10 mm
e₂ [mm]	20 mm
h [mm]	1,6 mm
l₁ [mm]	50 mm
l₂ [mm]	5 mm
diametrul bilei [mm]	8,5 mm
Bilă	Oţel pentru rulmenţi, călit, lucios
Material clema	Oţel tratat termic, brunat
Filială	adaptoare, producția de scule, construcții de mașini, general
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	61 g

This clamp (clamping claw) according to DIN 6314 with flat-faced ball is mainly used in mechanical clamping technology for clamping workpieces.

Material

Bilă

Clema

Note

Bila este protejată împotriva rotaţiei.
