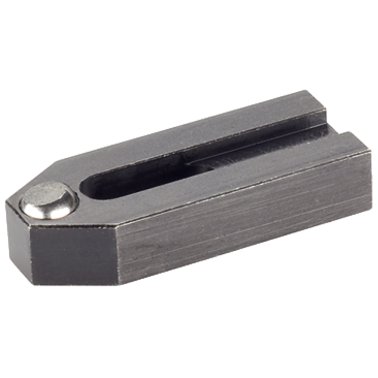

Bridă, cu bilă teșită, similar DIN 6314 | b1=9 mm / l1=60 mm | 23180.0009

Cod produs: 23180.0009

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=9 mm / l1=60 mm
Similar Norm	Da
a₁ [mm]	12 mm
a₂ [mm]	3 mm
b₁ [mm]	9 mm
b₂ [mm]	25 mm
b₃ [mm]	10 mm
d₃ [mm]	7,2 mm
e₁ [mm]	13 mm
e₂ [mm]	22
h [mm]	2 mm
l₁ [mm]	60 mm
l₂ [mm]	6,5 mm
diametrul bilei [mm]	10 mm
Bilă	Oţel pentru rulmenţi, călit, lucios
Material clema	Oţel tratat termic, brunat
Filială	adaptoare, producția de scule, construcții de mașini, general
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	109 g

This clamp (clamping claw) according to DIN 6314 with flat-faced ball is mainly used in mechanical clamping technology for clamping workpieces.

Material

Bilă

Clema

Note

Bila este protejată împotriva rotaţiei.
