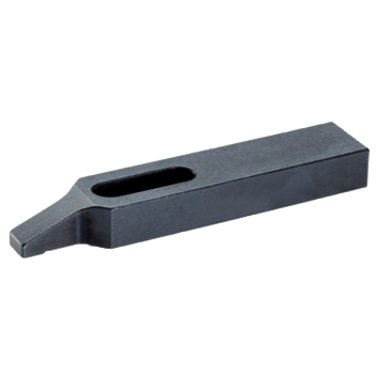

Bridă, cu cioc/cu nut | b1=26 mm / l1=250 mm | 23180.0226

Cod produs: 23180.0226

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=26 mm / l1=250 mm
a₁ [mm]	40 mm
a₂ [mm]	17,5 mm
b₁ [mm]	26 mm
b₂ [mm]	60 mm
b₃ [mm]	21,5 mm
l₁ [mm]	250 mm
l₂ [mm]	60 mm
l₃ [mm]	71 mm
l₄ [mm]	36 mm
Figura	2
Material	Otel tratat termic
Filială	adaptoare, producția de scule, construcția de camioane, construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, procesare hrană / mașini de împachetare, producția de motoare, unicate / construcția de modele și prototipuri
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	3340 g
a₃ [mm]	5,5 mm

This clamp (clamping claw) with nose is mainly used in mechanical clamping technology for clamping workpieces.
