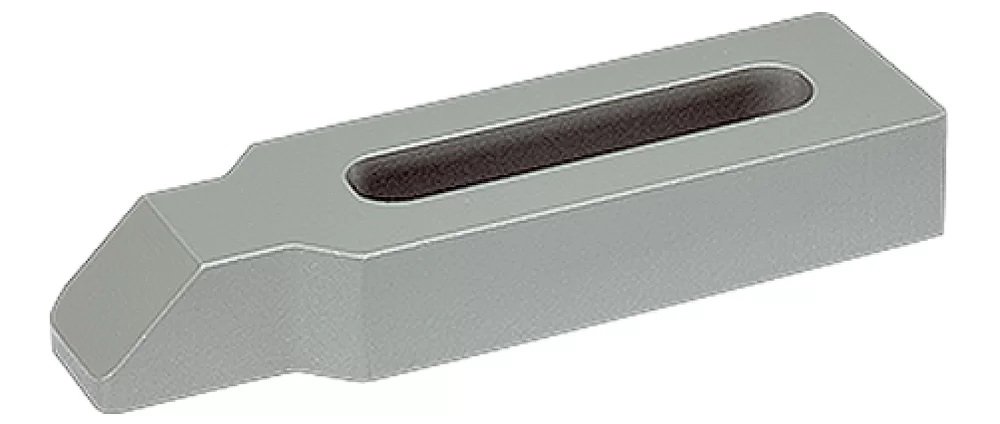

Bridă ‒ cu cioc, închis | EH 23170.

This clamp (clamping claw) according to DIN 6317 with nose is mainly used in mechanical clamping technology for clamping workpieces. Due to the closed design of the clamp, it is suitable for use with rotating workpieces.

Datorită canalului inchis, acestă bridă se pretează la aplicaţii rotative.

Material

Oţel tratat termic, lăcuit

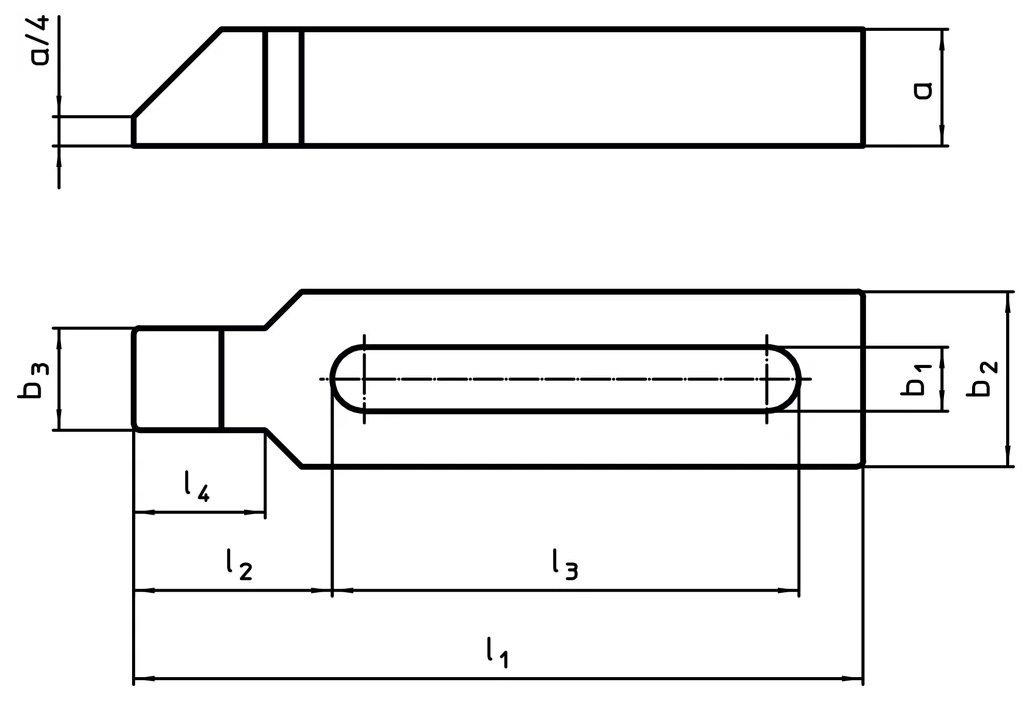

Desen

Fişă cu date

b₁
[mm]

b₂
[mm]

b₃
[mm]

l₁
[mm]

l₂
[mm]

l₃
[mm]

l₄
[mm]

For Screws (inch)
[inch]

Greutate
[g]

Cod produs

b₁ [mm] :

22 mm

b₂ [mm] :

60 mm

b₃ [mm] :

35 mm

l₁ [mm] :

315 mm

l₂ [mm] :

68 mm

l₃ [mm] :

220 mm

l₄ [mm] :

45 mm

For Screws (inch) [inch] :

3/4 inch

Greutate [g] :

3810 g

23170.0023

Afişaţi detaliile

b₁ [mm] :

33 mm

b₂ [mm] :

80 mm

b₃ [mm] :

50 mm

l₁ [mm] :

400 mm

l₂ [mm] :

88 mm

l₃ [mm] :

283 mm

l₄ [mm] :

56 mm

For Screws (inch) [inch] :

1 1/4 inch

Greutate [g] :

7798 g

23170.0031

Afişaţi detaliile

b₁ [mm] :

33 mm

b₂ [mm] :

80 mm

b₃ [mm] :

50 mm

l₁ [mm] :

315 mm

l₂ [mm] :

88 mm

l₃ [mm] :

200 mm

l₄ [mm] :

56 mm

For Screws (inch) [inch] :

1 1/4 inch

Greutate [g] :

6242 g

23170.0030

Afişaţi detaliile

b₁ [mm] :

26 mm

b₂ [mm] :

70 mm

b₃ [mm] :

43 mm

l₁ [mm] :

500 mm

l₂ [mm] :

83 mm

l₃ [mm] :

370 mm

l₄ [mm] :

56 mm

For Screws (inch) [inch] :

1 inch

Greutate [g] :

7600 g

23170.0029

Afişaţi detaliile

b₁ [mm] :

26 mm

b₂ [mm] :

70 mm

b₃ [mm] :

43 mm

l₁ [mm] :

315 mm

l₂ [mm] :

83 mm

l₃ [mm] :

200 mm

l₄ [mm] :

56 mm

For Screws (inch) [inch] :

1 inch

Greutate [g] :

4560 g

23170.0027

Afişaţi detaliile

b₁ [mm] :

26 mm

b₂ [mm] :

70 mm

b₃ [mm] :

43 mm

l₁ [mm] :

250 mm

l₂ [mm] :

83 mm

l₃ [mm] :

140 mm

l₄ [mm] :

56 mm

For Screws (inch) [inch] :

1 inch

Greutate [g] :

3639 g

23170.0026

Afişaţi detaliile

b₁ [mm] :

22 mm

b₂ [mm] :

60 mm

b₃ [mm] :

35 mm

l₁ [mm] :

250 mm

l₂ [mm] :

68 mm

l₃ [mm] :

160 mm

l₄ [mm] :

45 mm

For Screws (inch) [inch] :

3/4 inch

Greutate [g] :

3025 g

23170.0022

Afişaţi detaliile
