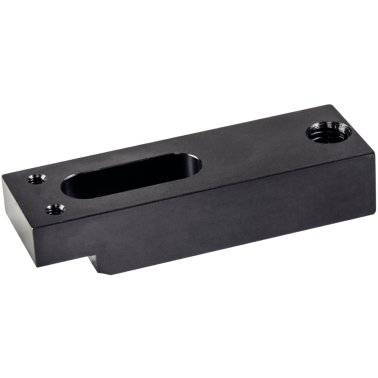

Bridă, cu fălci moi interschimbabile/brida plana fără fălci moi | b1=9 mm / l1=63 mm | 23190.0052

Cod produs: 23190.0052

Brand: ERWIN HALDER KG

Desen

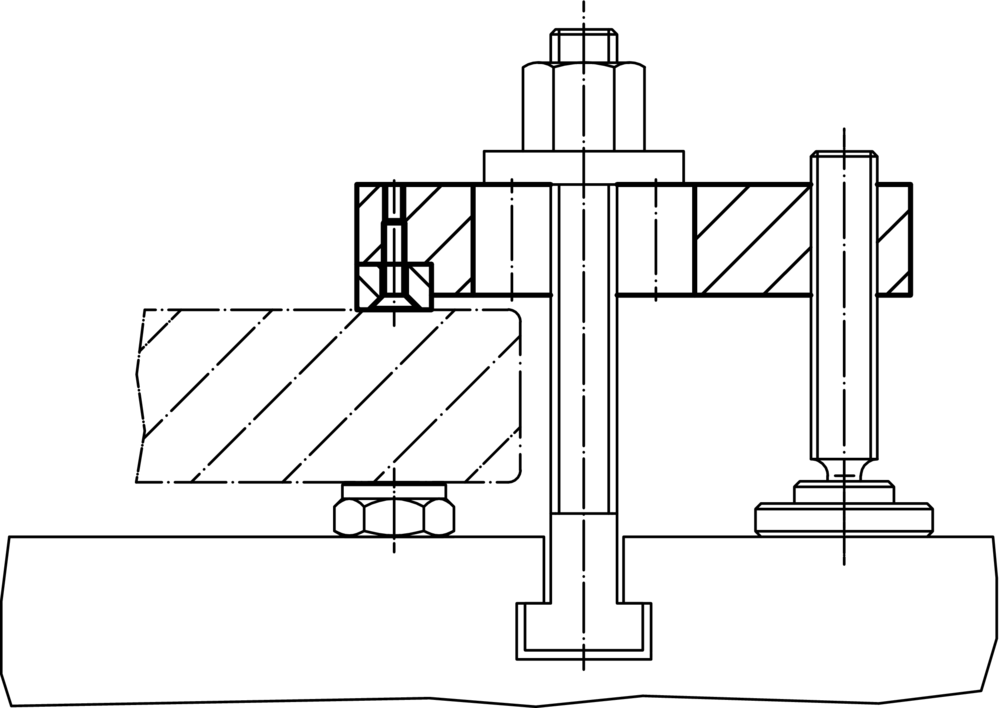

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=9 mm / l1=63 mm
b_{1 [mm]}	9 mm
b₂ [mm]	20 mm
b₃ [mm]	11 mm
d₁	M8
d₂	M3
e₁ [mm]	12 mm
e₂ [mm]	29 mm
h₁ [mm]	12 mm
l₁ [mm]	63 mm
l₂ [mm]	10 mm
l₃ [mm]	5 mm
l₄ [mm]	6 mm
s [mm]	4 mm
Material clema	Oţel tratat termic, brunat
Filială	adaptoare, producția de scule, elemente de transmisie, transmisii, roți dințate, scule în general
Funcție	fixare, strângere
Origine preferențială	CE
Greutate [g]	86 g

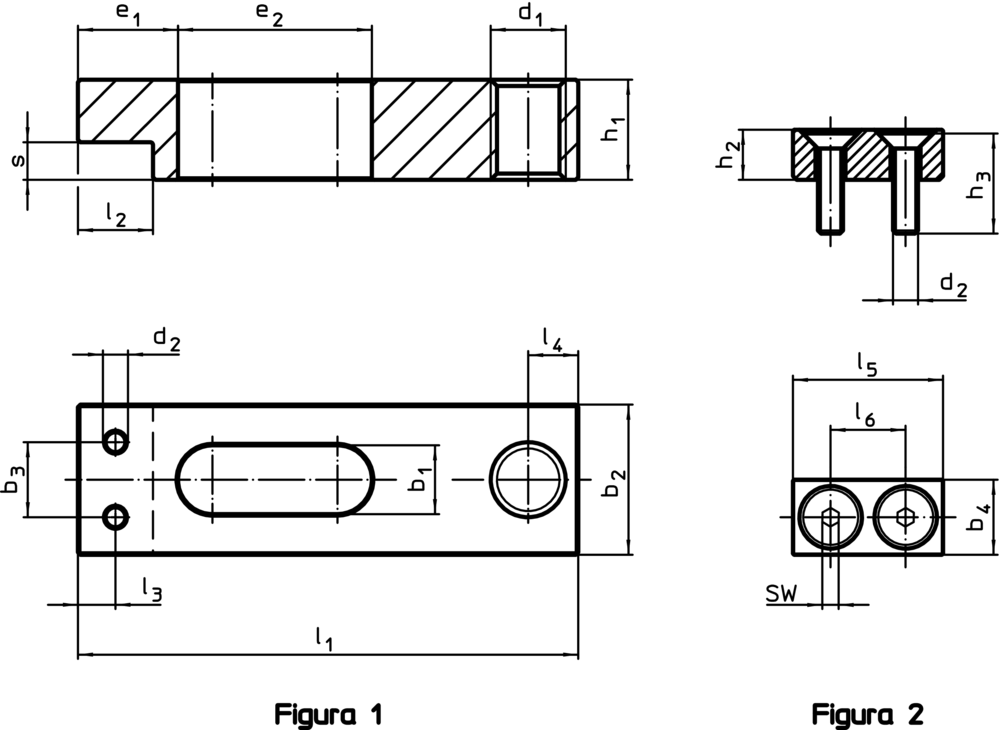

Figura	1

Pentru fixare piese sensibile.

Fălcile moi realizate din alamă sau plastic protejează împotriva deformării piesa de lucru.

Material

Clema

Asamblare

Fălcile moi sunt asamblate sau dezasamblate cu doua șuruburi. Acestea sunt incluse în pachetul de livrare.
