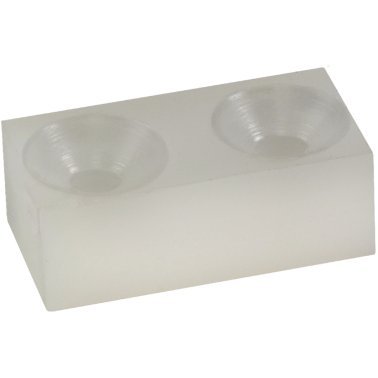

Bridă, cu fălci moi interschimbabile/falcă moale din plastic | b1=11 mm | 23190.0073

Cod produs: 23190.0073

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=11 mm
b_{1 [mm]}	11 mm
d₂	M4
Filială	adaptoare, producția de scule, elemente de transmisie, transmisii, roți dințate, scule în general
Funcție	fixare, strângere
Origine preferențială	D
Greutate [g]	7,7 g
b₄ [mm]	13 mm
h₂ [mm]	9 mm
h₃ [mm]	16 mm
l₅ [mm]	25 mm
Figura	2
l₆ [mm]	14 mm
SW [mm]	2,5 mm
Temperatura max. [°C]	50 °C
Material falca	Plastic
Temperatura min. [°C]	0 °C

Pentru fixare piese sensibile.

Fălcile moi realizate din alamă sau plastic protejează împotriva deformării piesa de lucru.

Material

Falcă moale

Asamblare

Fălcile moi sunt asamblate sau dezasamblate cu doua șuruburi. Acestea sunt incluse în pachetul de livrare.
