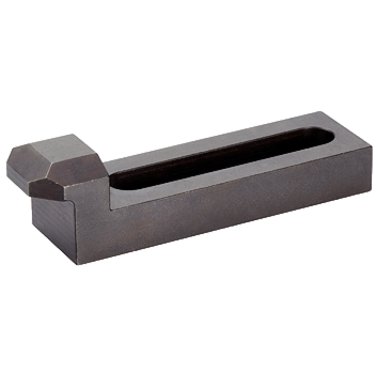

Bridă, cu profil în trepte | b1=6,6 mm / l=55 mm | 23160.0107

Name: Bridă, cu profil în trepte | b1=6,6 mm / l=55 mm | 23160.0107
Brand: ERWIN HALDER KG
SKU: 23160.0107
Availability: InStock

Cod produs: 23160.0107

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	b1=6,6 mm / l=55 mm
a [mm]	8 mm
b₁ [mm]	6,6 mm
b₂ [mm]	15 mm
b₃ [mm]	8 mm
c [mm]	5 mm
e₁ [mm]	11 mm
e₂ [mm]	15,5 mm
e₃ [mm]	36 mm
h [mm]	16 mm
h₁ [mm]	11 mm
h₂ [mm]	2 mm
l [mm]	55 mm
Material	Otel
Filială	adaptoare, producția de scule, construcții de mașini, general, elemente de transmisie, transmisii, roți dințate, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, producția de motoare, unicate / construcția de modele și prototipuri
Funcție	fixare, strângere
Origine preferențială	CE
Surub	M6
Surub (") [inch]	1/4 inch
Greutate [g]	39 g

This clamp (clamping claw) according to DIN 6314 B is stepped and is mainly used in mechanical clamping technology for clamping workpieces.

Material
