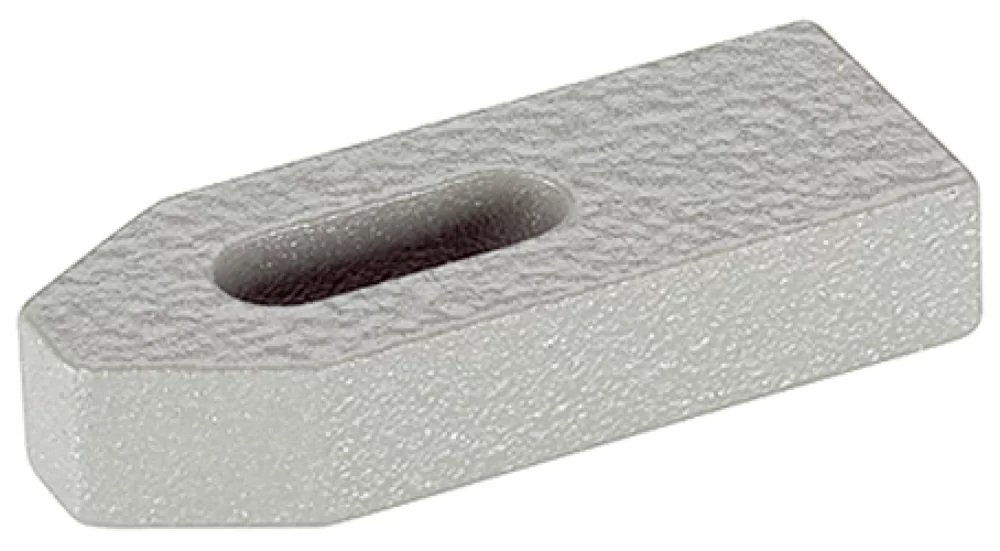

Brida plata DIN 6314 EH 23140.

Aceste bride (cleme de fixare) conform DIN 6314 se utilizeaza, in general, la tehnologii de fixare sau prinderea pieselor de prelucrat
Material: otel tratat termic, lacuit

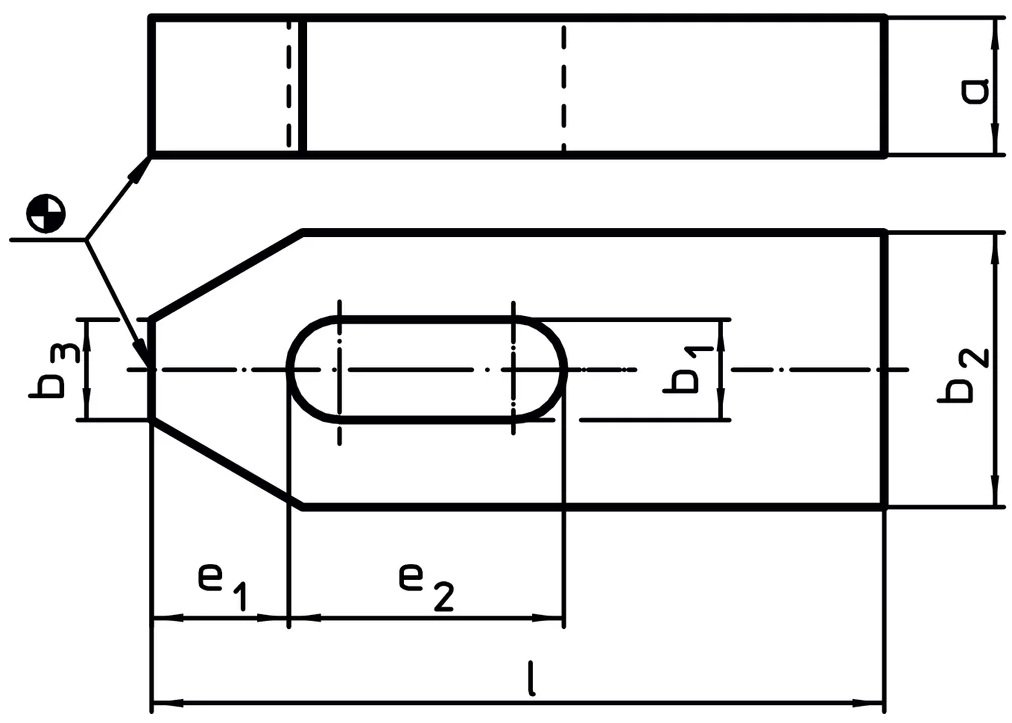

Fişă cu date

b₁

b₂

l

Surub

[mm]

[mm]

[mm]

Cod produs

b₁ [mm] :

6,6 mm

b₂ [mm] :

20 mm

l [mm] :

50 mm

Surub [] :

M6

23140.0007

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=6,6 mm / l=50 mm | 23140.0007

b₁ [mm] :

9 mm

b₂ [mm] :

25 mm

l [mm] :

60 mm

Surub [] :

M8

23140.0009

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=9 mm / l=60 mm | 23140.0009

b₁ [mm] :

11 mm

b₂ [mm] :

30 mm

l [mm] :

80 mm

Surub [] :

M10

23140.0011

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=11 mm / l=80 mm | 23140.0011

b₁ [mm] :

14 mm

b₂ [mm] :

40 mm

l [mm] :

100 mm

Surub [] :

M12 | M14

23140.0014

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=14 mm / l=100 mm | 23140.0014

b₁ [mm] :

14 mm

b₂ [mm] :

40 mm

l [mm] :

125 mm

Surub [] :

M12 | M14

23140.0015

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=14 mm / l=125 mm | 23140.0015

b₁ [mm] :

18 mm

b₂ [mm] :

50 mm

l [mm] :

125 mm

Surub [] :

M16 | M18

23140.0018

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=18 mm / l=125 mm | 23140.0018

b₁ [mm] :

18 mm

b₂ [mm] :

50 mm

l [mm] :

160 mm

Surub [] :

M16 | M18

23140.0019

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=18 mm / l=160 mm | 23140.0019

b₁ [mm] :

22 mm

b₂ [mm] :

60 mm

l [mm] :

160 mm

Surub [] :

M20 | M22

23140.0022

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=22 mm / l=160 mm | 23140.0022

b₁ [mm] :

22 mm

b₂ [mm] :

60 mm

l [mm] :

200 mm

Surub [] :

M20 | M22

23140.0023

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=22 mm / l=200 mm | 23140.0023

b₁ [mm] :

26 mm

b₂ [mm] :

70 mm

l [mm] :

200 mm

Surub [] :

M24

23140.0026

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=26 mm / l=200 mm | 23140.0026

b₁ [mm] :

26 mm

b₂ [mm] :

70 mm

l [mm] :

250 mm

Surub [] :

M24

23140.0027

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=26 mm / l=250 mm | 23140.0027

b₁ [mm] :

33 mm

b₂ [mm] :

80 mm

l [mm] :

250 mm

Surub [] :

M30

23140.0034

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=33 mm / l=250 mm | 23140.0034

b₁ [mm] :

33 mm

b₂ [mm] :

80 mm

l [mm] :

315 mm

Surub [] :

M30

23140.0035

Afişaţi detaliile

Bridă, DIN 6314 plat | b1=33 mm / l=315 mm | 23140.0035
