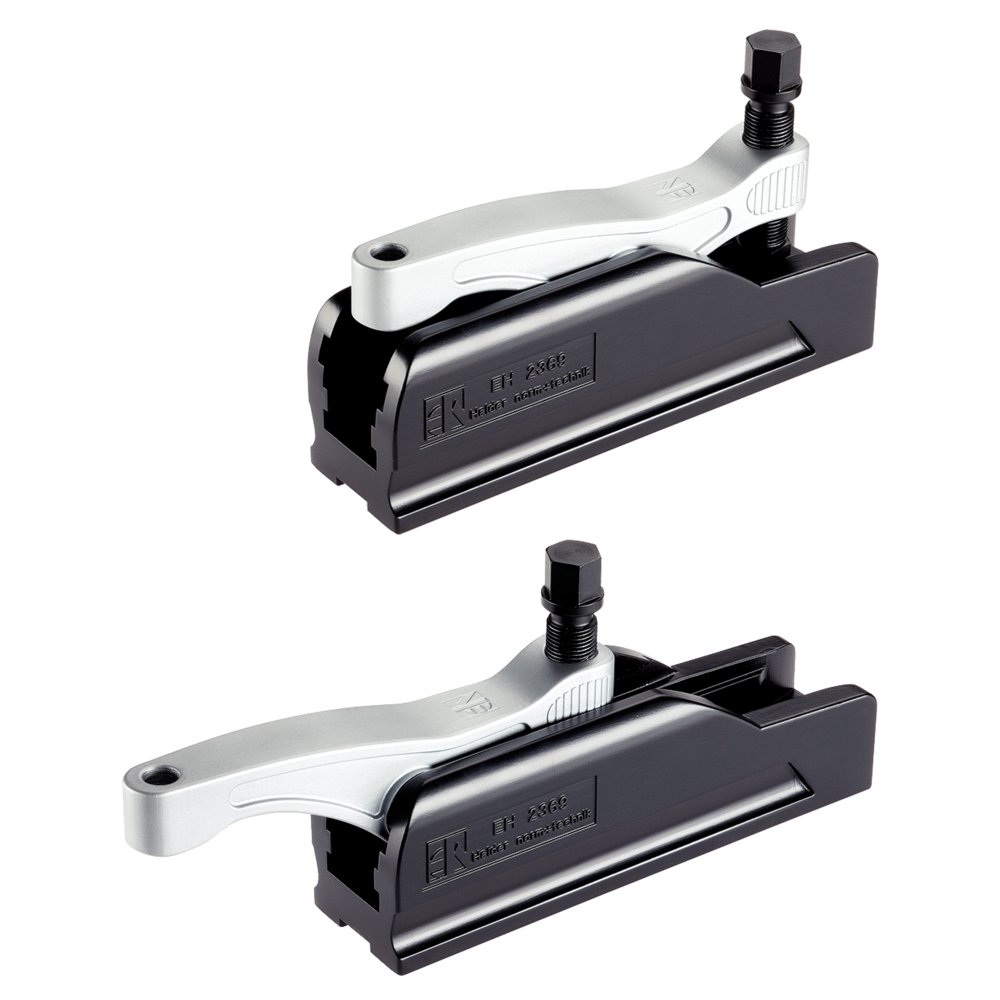

Bride compacte | EH 23690.

Clemele compacte sunt utilizate pentru aplicaţii universale. Datorită mânerului autoblocant se pot folosii pentru prinderea fie pe orizontală fie pe verticală a pieselor prelucrate sau neprelucrate.

Caracteristici:

• Prindere exactă și poziționare precisă
• Ușor, utilizare universală
• Forță de strângere mare la cupluri de strângere mici, rezistent la abraziune datorită mânerului
• Continuitate, suprafața de prindere mare
• Mânerul în întregime retractabil pentru a nu fi un obstacol la schimbul pieselor
• Maneta de prindere cu filet poate fi folosită în combinație cu mai multe elemente, de ex. șuruburi cu bilă (EH 22700. - EH 22720.), opritoare (EH 22730. / EH 22740.) etc.
• Posibilitate mare de ajustare pentru o forța constantă
• Reglare pe înălțime cu ajutorul adaptoarelor 23690.0112/.0116
• Setare ușoara și flexibilă
• Rezistență la coroziune
• Rezistență la șpan și mizerie

Material

Corp

• Oţel tratat termic, acoperire neagră

Manetă de fixare

• Oţel tratat termic, cu revenire, cu acoperire argintie

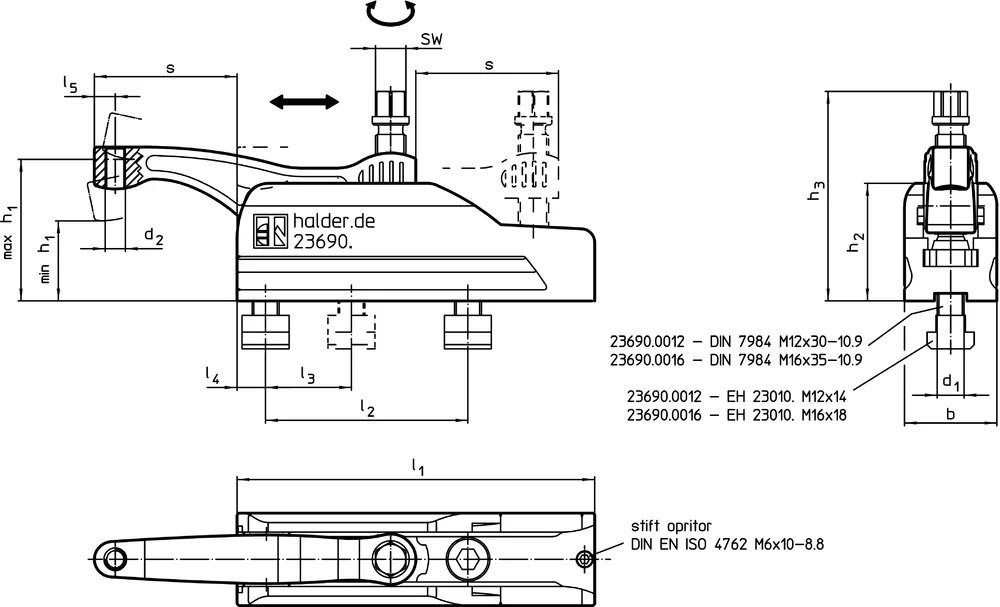

Asamblare

Asamblare si setare:

1. Scoateţi pinii opritori ISO 4762-M 6 x 10.
2. Mişcaţi in direcţia înapoi şi scoateţi maneta.
3. Fixaţi cu cele doua şuruburi cu locaş hexagonal (livrate împreuna cu piesa).
4. Plasaţi maneta pe sanie apoi fixaţi.
5. Introduceţi pinii opritori ISO 4762 - M 6 x 10.

Operaţii

Procesul de prindere:

1. Aduceţi maneta in poziţia de pridere.
2. Prinderease faceprin intermediul unuișurubcu gulerhexagonal.
3. Eliberarease faceînordine inversă.
