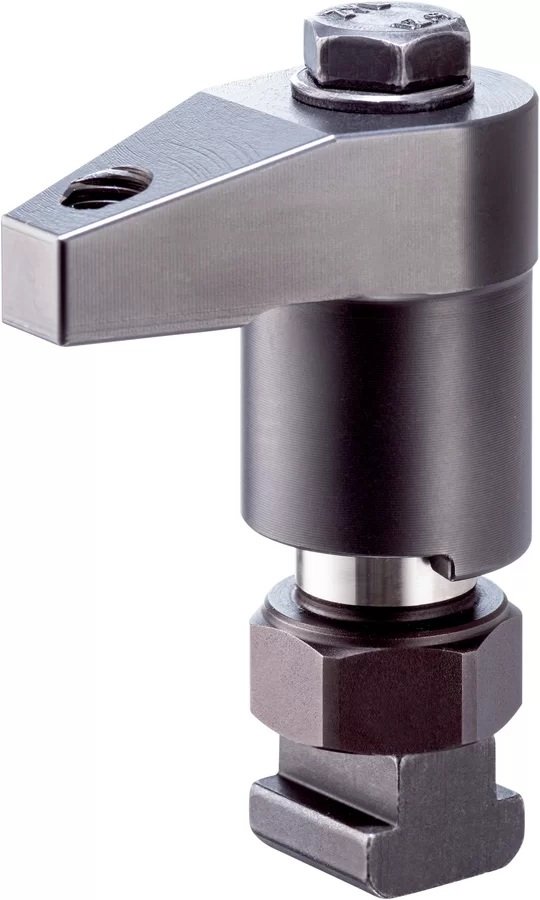

Bride de fixare pe verticala rotativa marimea 32 EH 23310.0041
Cod produs: 23310.0041
- Bride de fixare rapida si confortabila a piesei de prelucrat, datorita pivotarii bratului de fixare
- Cu surub de prindere
- Prezinta urmatoarele avantaje:
• Schimbare usoara si rapida a piesei prin pivotarea bratului de prindere la stanga sau la dreapta
• Inelul de pozitionare 23310.0348 perminte o infinitate de pozitionari
• Utilizarea inelului de pozitionare 23310.0348 permite o fixare precisa
• Necesita spatiu redus, datorita formei compacte
• Adaptare usoara chiar si pentru inaltimi de prindere mari - Material:
• Clema - otel cementat, brunat si slefuit
• Maneta de tensionare - zinc turnat, acoperit cu plastic, portocaliu (RAL 2004), structura mata - Bridele rapide pot fi fixate in doua moduri diferite:
1. in canal T, cu piulita canal T DIN 508 (EH 23010.)
2. cu un set de suruburi direct pe placa de montaj, de ex. pe dispozitiv - Cilindrul trebuie sa se sprijine pe intreaga suprafata
- Inaltimea de fixare poate fi marita utilizand cilindrii model EH 23310.
- Poate fi si redusa utilizand insertii model EH 22730.

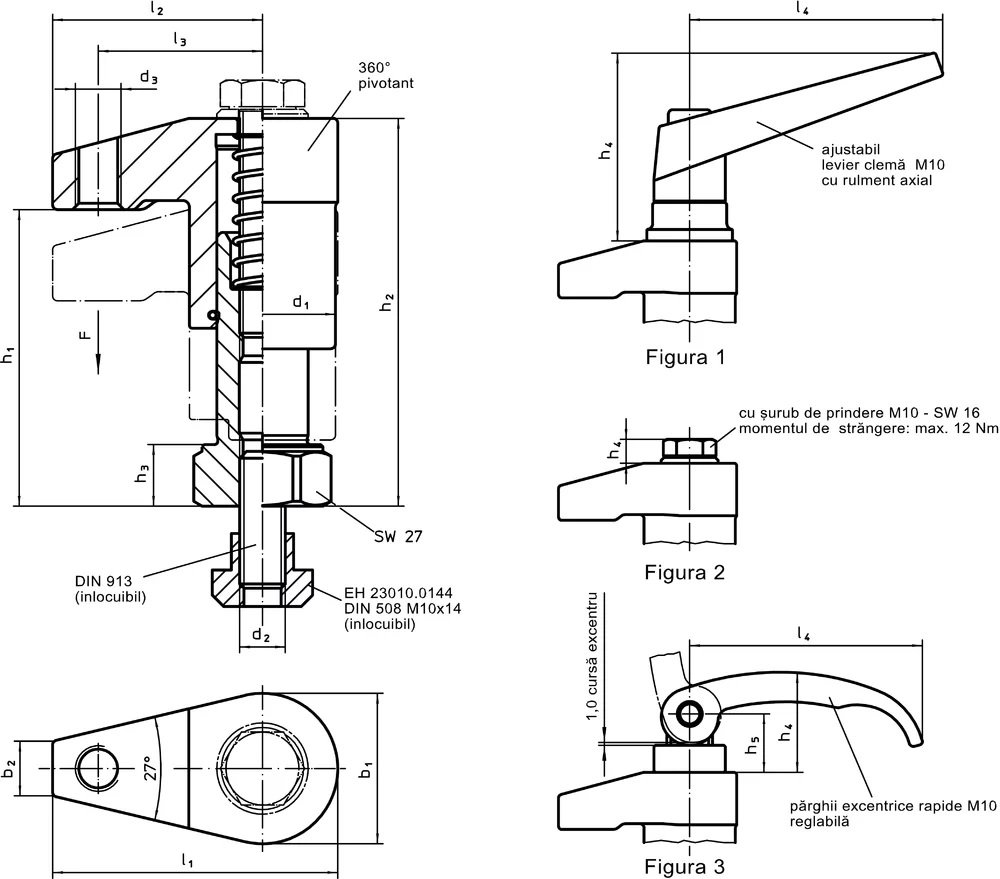

Specificatii
| 32 | |
| M10 | |
| M10 | |
| 33 | |
| 12 | |
| 45 - 65 | |
| 65 - 85 | |
| 13 | |
| 8.4 | |
| 62.5 | |
| 46 | |
| 36 | |
| 20 | |
| 7.5 | |
| 2 | |
| 497 |
