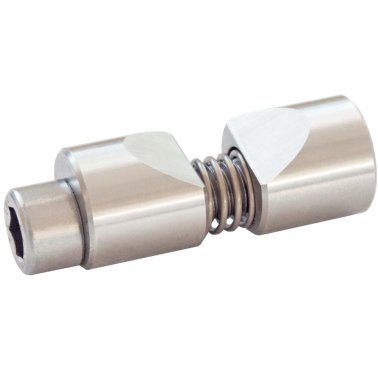

Clemă pentru cilindrii | d1=20 mm / oțel inoxidabil | 23341.0520
Cod produs: 23341.0520
Clemă pentru cilindrii | d1=20 mm / oțel inoxidabil | 23341.0520
Brand:
ERWIN HALDER KG
Specificatii
| d1=20 mm / oțel inoxidabil | |
| 20 mm | |
| M10 | |
| M6 | |
| 53 mm | |
| 20 mm | |
| 10 mm | |
| 46 Nm | |
| 4,8 mm | |
| 20 mm | |
| 40 mm | |
| 30 mm | |
| 8 mm | |
| oțel inoxidabil | |
| Oțel inoxidabil 1.4305 | |
| Oțel inoxidabil | |
| alte produse, construcții de mașini, general, furnizori automotive / vehicule speciale / structuri, robotică, automatizări, tehnologii de control | |
| fixare, poziţionare | |
| CE | |
| 104 g |
Cleme pentru arbori sunt folosite pentru prinderea pieselor rotunde, de ex. arbori, osii, tuburi sau tije, în direcție axială și radială.
Material
Corp
- Oțel inoxidabil 1.4305
Arc
- oțel inoxidabil
Şurub de prindere
- Oțel, zincat
- Oțel inoxidabil
Asamblare
- Extindeți fălcile de fixare până la diametrul de prindere a tijei.
- Introduceti clema în alezaj folosind scula de asamblare.
- Introduceți și poziționați tija.
- Fixaţi folosind surubul SW (atenţie la forţa de strângere).
Note
Filetul d3 serveste pentru susţinerea sculei de asamblare (opţional).
