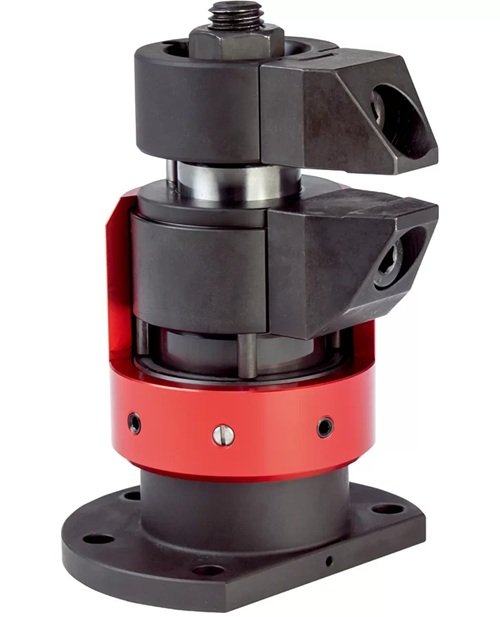

Cleme pivotante ‒ formă compactă, acțiune combinată de prindere şi fixare M 12 | EH 23320.
Clema pivotantă este folosită pentru prinderea și susținerea punctelor de prindere la componente.
Beneficiile clemei pivotante sunt:
În timpul prelucrării nu apar vibrații
Prinderea și fixarea nervurilor pentru întărirea pieselor la prelucrare
Prinderea pieselor mari și prefabricatelor fără deformații
Versiune compactă prin reducerea înălțimii.
Material
Corp ajustabil
Aluminiu anodizat roşu
Corp
Oțel cementat, nitrurat, tratat cu fosfat de magneziu și șlefuit
Fălci de fixare
Oțel cementat, nitrurat, tratat cu fosfat de magneziu
Asamblare

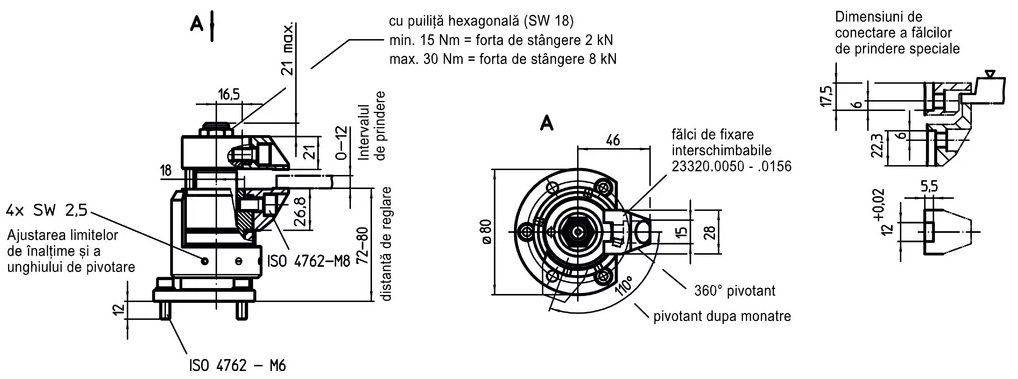

Montați clema pivotantă pe dispozitiv (găuri cu filet M 6, vezi desen).
Ajustați limitatorul de înălțime și zona de rotație cu manșonul roșu și fixați cu șuruburi (4x SW 2,5). La stabilirea limitei de înălțime, luați în considerare toleranța (toleranța piesei).
Operaţii
Împingeți clema în jos.
Pivotați fălcile de prindere cât de mult posibil. Falca intră în contact cu partea de jos a piesei cu ajutorul forței arcului.
Strângeți clema cu o piulița hexagonală (SW 18) până la o forța de minim 15 Nm sau maxim de 30 Nm. În procesul de fixare, piesa de lucru este fixată și simultan susținută.
Eliberarea se face în ordine inversă.
Note
Pentru soluţii specifice de prindere, fălcile standard livrate pot fi schimbate sau înlocuite (vezi desen din catalog: șurubul ISO 4762 - M 8 - 12.9, M max. = 43 Nm.).
Accesorii
Ca și accesorii, vă oferim și fălci de prindere cu o cursa mărită, se referă la mărimile de la 23320.0050-0058, la fel și pentru fălci pivotante 23320,0148-,0156.
