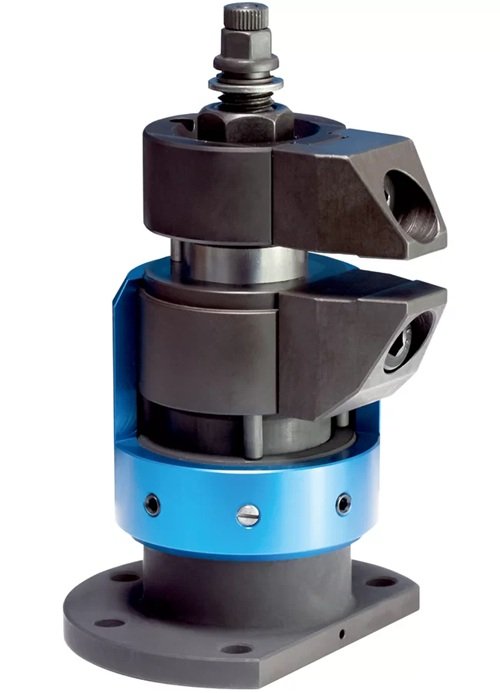

Cleme pivotante ‒ formă compactă, prindere şi fixare separată M 12 | EH 23320.

Clemă cu blocator și fixator separat sunt utilizate pentru prinderea și susținerea punctelor de prindere sensibile pe piesele de lucru extrem de pretențioase. Atât forța de prindere cât și cea de susținere pot fi desemnate în mod individual.

Beneficiile clemei pivotante sunt:

• În timpul prelucrării nu apar vibrații
• Prinderea și fixarea nervurilor pentru întărirea pieselor la prelucrare
• Prinderea pieselor mari și prefabricatelor fără deformații
• Versiune compactă prin reducerea înălțimii.

Material

Corp ajustabil

• Aluminiu anodizat, albastru

Corp

• Oțel cementat, nitrurat, tratat cu fosfat de magneziu și șlefuit

Fălci de fixare

• Oțel cementat, nitrurat, tratat cu fosfat de magneziu

Asamblare

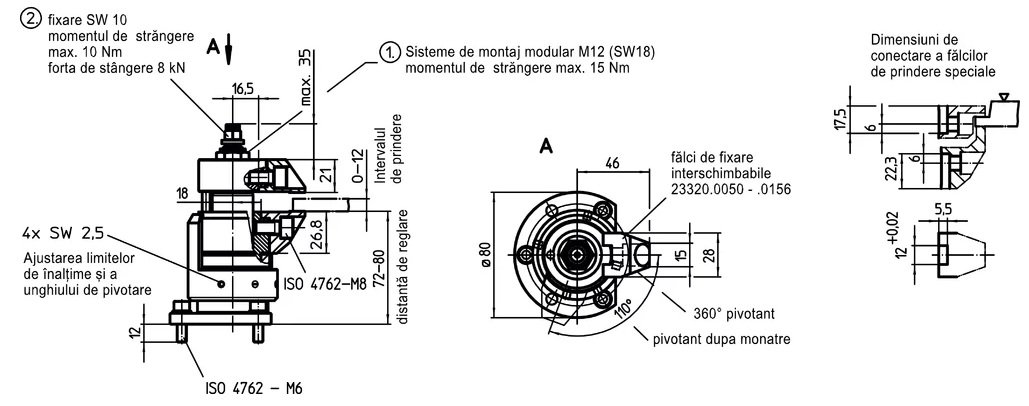

1. Montați clema pivotantă pe dispozitiv (găuri cu filet M 6, vezi desen).
2. Ajustați limitatorul de înălțime și zona de rotație cu manșonul roșu și fixați cu șuruburi                   (4x SW 2,5). La stabilirea limitei de înălțime, luați în considerare toleranța (toleranța piesei).

Operaţii

1. Împingeți clema în jos
2. Pivotați fălcile de prindere înspre interior.
3. Eliberați clema. Falca de jos va intră în contact cu piesa prin intermediul forței arcului.
4. Strângeți piulița (SW 18) cu o forța maximă de  15 Nm. Piesa este fixată; clema nu este complet blocată.
5. Strângeți piulița hexagonală (SW 10) (până la max. 10 Nm).
6. Procesul de prindere este astfel finalizat.
7. Eliberarea se face în ordine inversă: se desface piulița hexagonală (SW 10) - apoi se desface piulița (SW 18) - pivotați fălcile spre exterior.
8. Clema ajunge în poziția inițiala.

Note

Pentru soluţii specifice de prindere, fălcile standard livrate pot fi schimbate sau înlocuite (vezi desen din catalog: șurubul ISO 4762 - M 8 - 12.9, M max. = 43 Nm.).

Accesorii

Ca și accesorii, vă oferim și fălci de prindere cu o cursa mărită, se referă la mărimile de la 23320.0050-0058, la fel și pentru fălci pivotante 23320,0148-,0156.
