Cleme combinate ‒ cu talpă orizontală | EH 23330.

Clemă combinată este formată dintr-o clemă de împingere și o clemă verticală. Astfel, nu este necesară utilizarea unor cleme diferite. Mișcarea orizontală și verticală de prindere se realizează prin simpla utilizare a mânerului ergonomic. Se garantează astfel, poziționarea exactă și strângerea sigură dintr-o singură utilizare a clemei.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

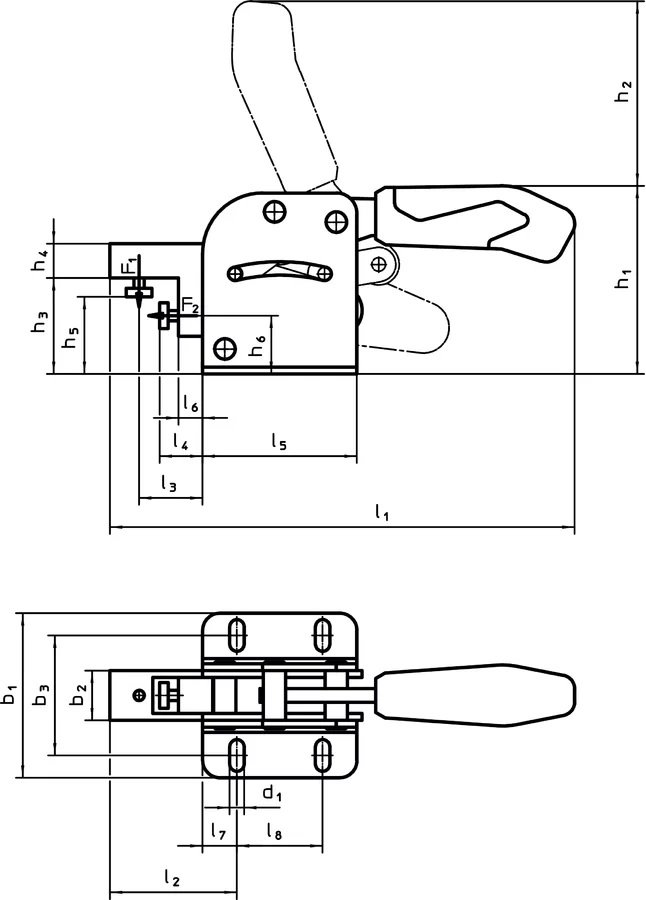

Desen

Fişă cu date

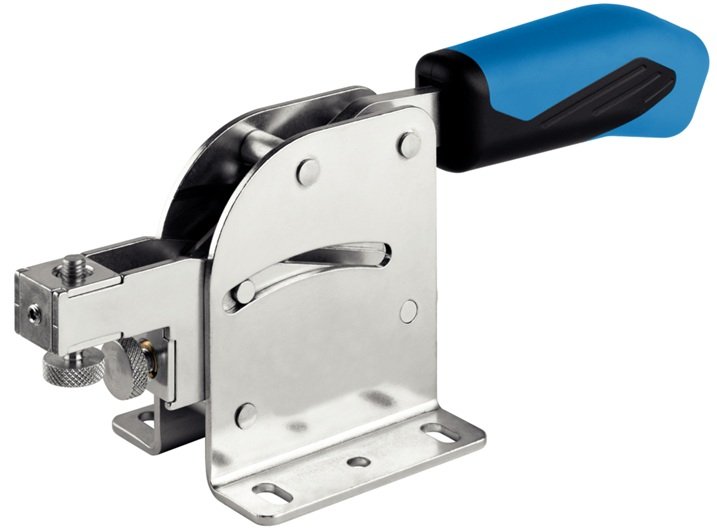

Imagine prezentare grupă

b₁
[mm]

b₂
[mm]

b₃ pentru
[mm]

b₃ de
[mm]

d₁
[mm]

h₁
[mm]

h₂
[mm]

h₃
[mm]

h₄
[mm]

h₅ max.
[mm]

h₅ min.
[mm]

h₆
[mm]

l₁
[mm]

l₂
[mm]

l₃
[mm]

l₄ max.
[mm]

l₄ min.
[mm]

l₅
[mm]

l₆
[mm]

l₇
[mm]

l₈
[mm]

Mărimea nominală

F₁
[kN]

F₂
[kN]

Temperatura max.
[°C]

Temperatura min.
[°C]

Greutate
[g]

Cod produs

b₁ [mm] :

96 mm

b₂ [mm] :

29 mm

b₃ pentru [mm] :

80 mm

b₃ de [mm] :

60 mm

d₁ [mm] :

8,5 mm

h₁ [mm] :

110 mm

h₂ [mm] :

106 mm

h₃ [mm] :

55,5 mm

h₄ [mm] :

20 mm

h₅ max. [mm] :

50 mm

h₅ min. [mm] :

40 mm

h₆ [mm] :

34 mm

l₁ [mm] :

270 mm

l₂ [mm] :

74 mm

l₃ [mm] :

37 mm

l₄ max. [mm] :

30 mm

l₄ min. [mm] :

20 mm

l₅ [mm] :

90 mm

l₆ [mm] :

14 mm

l₇ [mm] :

20 mm

l₈ [mm] :

50 mm

Mărimea nominală :

F₁ [kN] :

3 kN

F₂ [kN] :

3 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

Greutate [g] :

1618 g

23330.4004

Afişaţi detaliile

b₁ [mm] :

75 mm

b₂ [mm] :

19,5 mm

b₃ pentru [mm] :

61,5 mm

b₃ de [mm] :

48,5 mm

d₁ [mm] :

6,5 mm

h₁ [mm] :

94 mm

h₂ [mm] :

87 mm

h₃ [mm] :

46 mm

h₄ [mm] :

16 mm

h₅ max. [mm] :

40 mm

h₅ min. [mm] :

30 mm

h₆ [mm] :

28 mm

l₁ [mm] :

219 mm

l₂ [mm] :

56 mm

l₃ [mm] :

32 mm

l₄ max. [mm] :

24 mm

l₄ min. [mm] :

14 mm

l₅ [mm] :

75 mm

l₆ [mm] :

9 mm

l₇ [mm] :

12,5 mm

l₈ [mm] :

50 mm

Mărimea nominală :

F₁ [kN] :

2 kN

F₂ [kN] :

2 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

Greutate [g] :

714 g

23330.4003

Afişaţi detaliile

b₁ [mm] :

53 mm

b₂ [mm] :

17 mm

b₃ pentru [mm] :

39,5 mm

b₃ de [mm] :

34,5 mm

d₁ [mm] :

5,5 mm

h₁ [mm] :

74 mm

h₂ [mm] :

62 mm

h₃ [mm] :

36 mm

h₄ [mm] :

12 mm

h₅ max. [mm] :

32 mm

h₅ min. [mm] :

25 mm

h₆ [mm] :

22 mm

l₁ [mm] :

150 mm

l₂ [mm] :

33 mm

l₃ [mm] :

15 mm

l₄ max. [mm] :

10 mm

l₄ min. [mm] :

5 mm

l₅ [mm] :

55 mm

l₆ [mm] :

0,5 mm

l₇ [mm] :

7,5 mm

l₈ [mm] :

40 mm

Mărimea nominală :

F₁ [kN] :

1 kN

F₂ [kN] :

1 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

Greutate [g] :

330 g

23330.4002

Afişaţi detaliile
