Cleme orizontale ‒ cu fixare laterală | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării fregvente.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Șuruburile de fixare reglabile sunt livrate împreună cu clema.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

Punct de fixare

Cauciuc, negru

Referințe

Șuruburile de fixare sunt disponibile ca și accesorii în magazinul online.

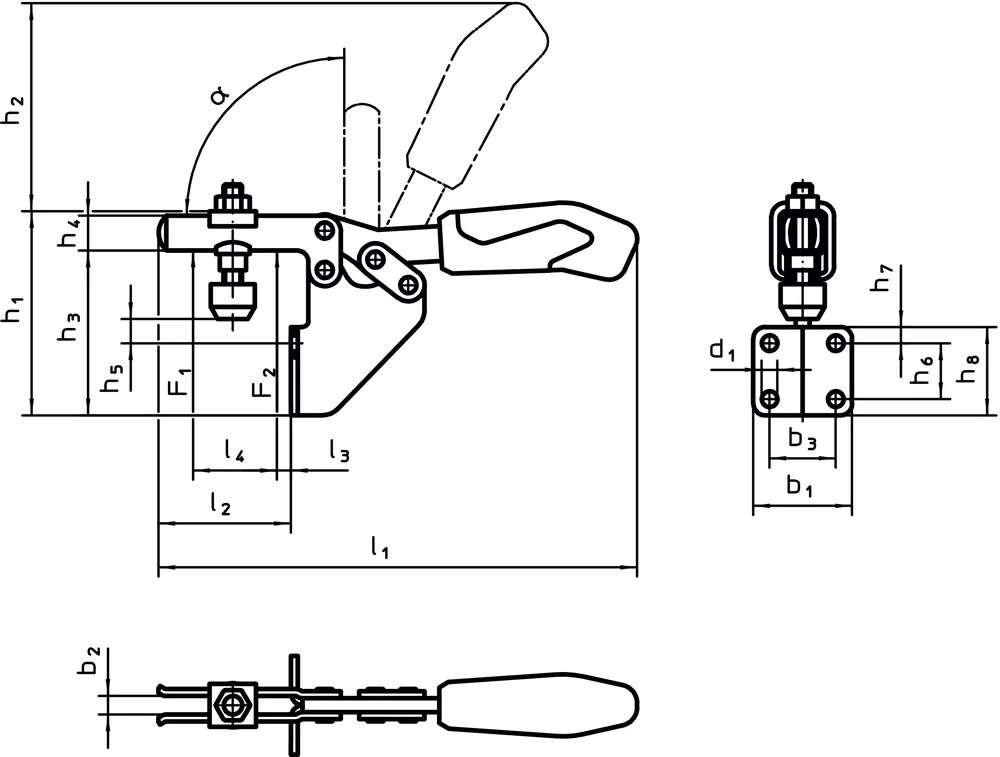

Desen

Fişă cu date

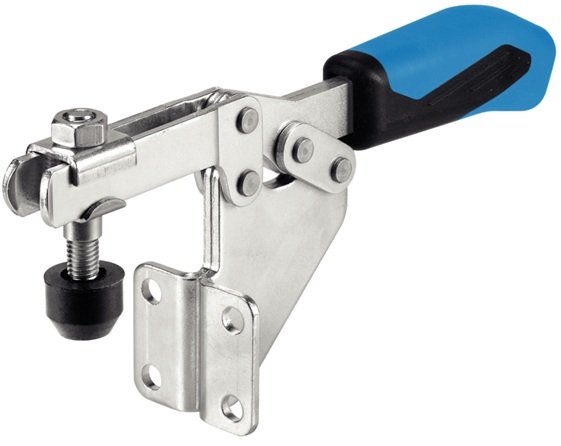

Imagine prezentare grupă

b₁

b₂

b₃

d₁

d₂

h₁

h₂

h₃

h₄

h₅ max.

h₅ min.

h₆

h₇

h₈

l₁

l₂

l₃

l₄

Mărimea nominală

F₁

F₂

Temperatura max.

Temperatura min.

Greutate

[mm]

[kN]

[°C]

[°]

[g]

Cod produs

b₁ [mm] :

52 mm

b₂ [mm] :

10 mm

b₃ [mm] :

32 mm

d₁ [mm] :

8,5 mm

d₂ :

M8 x 65

h₁ [mm] :

133 mm

h₂ [mm] :

120 mm

h₃ [mm] :

102 mm

h₄ [mm] :

20 mm

h₅ max. [mm] :

40 mm

h₅ min. [mm] :

11 mm

h₆ [mm] :

32 mm

h₇ [mm] :

40 mm

h₈ [mm] :

82 mm

l₁ [mm] :

282 mm

l₂ [mm] :

93 mm

l₃ [mm] :

15 mm

l₄ [mm] :

63 mm

Mărimea nominală :

F₁ [kN] :

2 kN

F₂ [kN] :

3 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

901 g

23330.1025

Afişaţi detaliile

b₁ [mm] :

42,5 mm

b₂ [mm] :

8 mm

b₃ [mm] :

28,5 mm

d₁ [mm] :

6,8 mm

d₂ :

M8 x 45

h₁ [mm] :

86,5 mm

h₂ [mm] :

86 mm

h₃ [mm] :

70 mm

h₄ [mm] :

15 mm

h₅ max. [mm] :

16 mm

h₅ min. [mm] :

5 mm

h₆ [mm] :

24 mm

h₇ [mm] :

7 mm

h₈ [mm] :

38 mm

l₁ [mm] :

206 mm

l₂ [mm] :

59 mm

l₃ [mm] :

6,5 mm

l₄ [mm] :

37 mm

Mărimea nominală :

F₁ [kN] :

1,8 kN

F₂ [kN] :

2,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

400 g

23330.1024

Afişaţi detaliile

b₁ [mm] :

37 mm

b₂ [mm] :

6,2 mm

b₃ [mm] :

25,5 mm

d₁ [mm] :

5,6 mm

d₂ :

M6 x 35

h₁ [mm] :

94 mm

h₂ [mm] :

68 mm

h₃ [mm] :

73 mm

h₄ [mm] :

13,2 mm

h₅ max. [mm] :

29,5 mm

h₅ min. [mm] :

22 mm

h₆ [mm] :

20 mm

h₇ [mm] :

6 mm

h₈ [mm] :

32 mm

l₁ [mm] :

162 mm

l₂ [mm] :

52 mm

l₃ [mm] :

10,5 mm

l₄ [mm] :

32 mm

Mărimea nominală :

F₁ [kN] :

1 kN

F₂ [kN] :

1,2 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

247 g

23330.1023

Afişaţi detaliile

b₁ [mm] :

31 mm

b₂ [mm] :

5 mm

b₃ [mm] :

19 mm

d₁ [mm] :

5,2 mm

d₂ :

M5 x 30

h₁ [mm] :

68 mm

h₂ [mm] :

49 mm

h₃ [mm] :

57 mm

h₄ [mm] :

10 mm

h₅ max. [mm] :

20 mm

h₅ min. [mm] :

14 mm

h₆ [mm] :

13,5 mm

h₇ [mm] :

8 mm

h₈ [mm] :

28 mm

l₁ [mm] :

120 mm

l₂ [mm] :

32 mm

l₃ [mm] :

4 mm

l₄ [mm] :

18,5 mm

Mărimea nominală :

F₁ [kN] :

0,8 kN

F₂ [kN] :

1,1 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

154 g

23330.1022

Afişaţi detaliile
