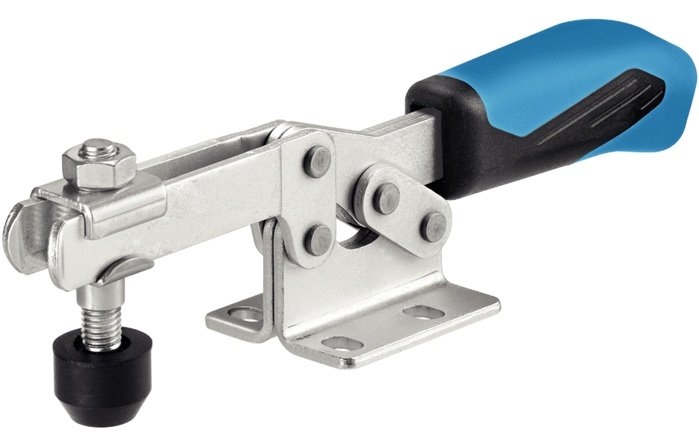

Cleme orizontale ‒ cu talpă orizontală | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării fregvente.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Șuruburile de fixare reglabile sunt livrate împreună cu clema.

Material

Clemă

  • Oțel, zincat prin galvanizare, pasivat
  • oțel inoxidabil

Nit

  • oțel inoxidabil
  • oțel
  • oțel inoxidabil

Mâner

  • plastic

șurub de fixare

  • Oțel, călit, zincat prin galvanizare
  • Oțel, călit, zincat prin galvanizare
  • Oțel inoxidabil

Punct de fixare

  • Cauciuc, negru

Referințe

Șuruburile de fixare sunt disponibile ca și accesorii în magazinul online.

Pe pagina:
Afisaj:

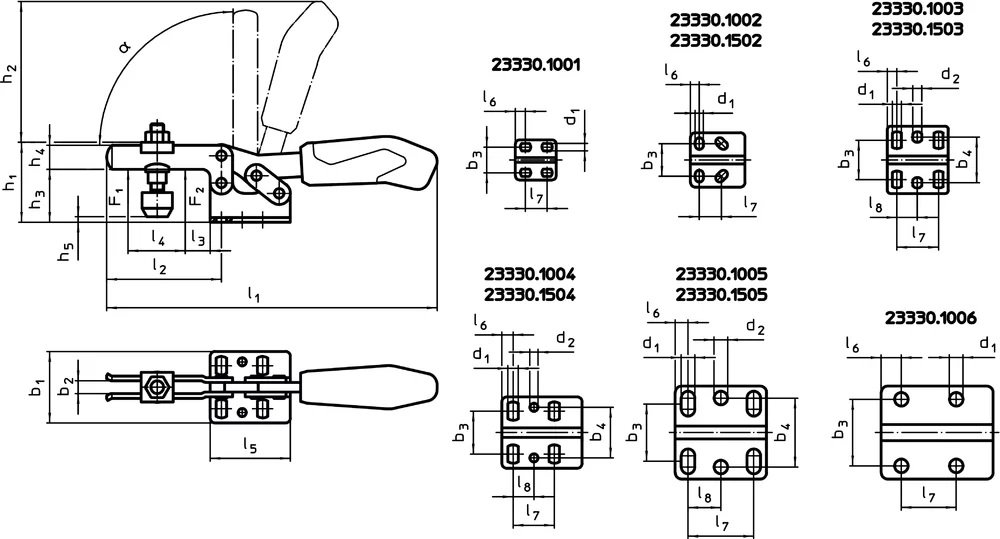

b1
b2
b3 de
d1
d3
h1
h2
h3
h4
h5 pentru
h5 max.
h5 min.
h5 de
l1
l2
l3
l4
l5
l6
l7
l7 pentru
l7 de
Mărimea nominală
F1
F2
Temperatura max.
Temperatura min.
α
Greutate
b3 pentru
b4
d2
l8
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[mm]
[kN]
[kN]
[°C]
[°C]
[°]
[g]
[mm]
[mm]
[mm]
[mm]

Cod produs


b1 [mm] :
58 mm
b2 [mm] :
10 mm
b3 de [mm] :
29 mm
d1 [mm] :
8,5 mm
d3 :
M8 x 65
h1 [mm] :
75 mm
h2 [mm] :
126 mm
h3 [mm] :
45 mm
h4 [mm] :
20 mm
h5 pentru [mm] :
-
h5 max. [mm] :
24 mm
h5 min. [mm] :
-4 mm
h5 de [mm] :
-
l1 [mm] :
287 mm
l2 [mm] :
113 mm
l3 [mm] :
27 mm
l4 [mm] :
63 mm
l5 [mm] :
57 mm
l6 [mm] :
8 mm
l7 [mm] :
-
l7 pentru [mm] :
-
l7 de [mm] :
41 mm
Mărimea nominală :
5
F1 [kN] :
2 kN
F2 [kN] :
3 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
744 g
b3 pentru [mm] :
43 mm
b4 [mm] :
43 mm
d2 [mm] :
8,5 mm
l8 [mm] :
20,5 mm
buc.
b1 [mm] :
45,5 mm
b2 [mm] :
8 mm
b3 de [mm] :
22 mm
d1 [mm] :
6,5 mm
d3 :
M8 x 45
h1 [mm] :
48,5 mm
h2 [mm] :
86 mm
h3 [mm] :
32 mm
h4 [mm] :
15 mm
h5 pentru [mm] :
-
h5 max. [mm] :
9 mm
h5 min. [mm] :
-2 mm
h5 de [mm] :
-
l1 [mm] :
206 mm
l2 [mm] :
73 mm
l3 [mm] :
14 mm
l4 [mm] :
38 mm
l5 [mm] :
50 mm
l6 [mm] :
7 mm
l7 [mm] :
-
l7 pentru [mm] :
-
l7 de [mm] :
25,7 mm
Mărimea nominală :
4
F1 [kN] :
1,8 kN
F2 [kN] :
2,5 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
341 g
b3 pentru [mm] :
31,8 mm
b4 [mm] :
31,6 mm
d2 [mm] :
5,1 mm
l8 [mm] :
13 mm
buc.
b1 [mm] :
42 mm
b2 [mm] :
6 mm
b3 de [mm] :
19,5 mm
d1 [mm] :
5,6 mm
d3 :
M6 x 35
h1 [mm] :
45 mm
h2 [mm] :
68 mm
h3 [mm] :
24 mm
h4 [mm] :
13,2 mm
h5 pentru [mm] :
-
h5 max. [mm] :
5 mm
h5 min. [mm] :
-1,5 mm
h5 de [mm] :
-
l1 [mm] :
162 mm
l2 [mm] :
64 mm
l3 [mm] :
16 mm
l4 [mm] :
32 mm
l5 [mm] :
38 mm
l6 [mm] :
6 mm
l7 [mm] :
-
l7 pentru [mm] :
-
l7 de [mm] :
26 mm
Mărimea nominală :
3
F1 [kN] :
1 kN
F2 [kN] :
1,2 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
189 g
b3 pentru [mm] :
29,5 mm
b4 [mm] :
28,5 mm
d2 [mm] :
5,6 mm
l8 [mm] :
12,7 mm
buc.
b1 [mm] :
34 mm
b2 [mm] :
5 mm
b3 de [mm] :
18 mm
d1 [mm] :
5,2 mm
d3 :
M5 x 30
h1 [mm] :
30 mm
h2 [mm] :
49 mm
h3 [mm] :
19 mm
h4 [mm] :
10 mm
h5 pentru [mm] :
-
h5 max. [mm] :
2,5 mm
h5 min. [mm] :
-3 mm
h5 de [mm] :
-
l1 [mm] :
120 mm
l2 [mm] :
42 mm
l3 [mm] :
8 mm
l4 [mm] :
18,7 mm
l5 [mm] :
34 mm
l6 [mm] :
5,5 mm
l7 [mm] :
-
l7 pentru [mm] :
14,5 mm
l7 de [mm] :
13 mm
Mărimea nominală :
2
F1 [kN] :
0,8 kN
F2 [kN] :
1,1 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
113 g
b3 pentru [mm] :
21,5 mm
b4 [mm] :
-
d2 [mm] :
-
l8 [mm] :
-
buc.
b1 [mm] :
58 mm
b2 [mm] :
10 mm
b3 de [mm] :
41,5 mm
d1 [mm] :
8,5 mm
d3 :
M12 x 80
h1 [mm] :
73 mm
h2 [mm] :
128 mm
h3 [mm] :
46 mm
h4 [mm] :
25 mm
h5 pentru [mm] :
25 mm
h5 max. [mm] :
25 mm
h5 min. [mm] :
1,7 mm
h5 de [mm] :
1,7 mm
l1 [mm] :
321 mm
l2 [mm] :
123 mm
l3 [mm] :
16 mm
l4 [mm] :
78 mm
l5 [mm] :
77 mm
l6 [mm] :
12,5 mm
l7 [mm] :
41,5 mm
l7 pentru [mm] :
-
l7 de [mm] :
41,5 mm
Mărimea nominală :
6
F1 [kN] :
3 kN
F2 [kN] :
5 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
1112 g
b3 pentru [mm] :
-
b4 [mm] :
-
d2 [mm] :
-
l8 [mm] :
-
buc.
b1 [mm] :
58 mm
b2 [mm] :
10 mm
b3 de [mm] :
29 mm
d1 [mm] :
8,5 mm
d3 :
M8 x 65
h1 [mm] :
75 mm
h2 [mm] :
126 mm
h3 [mm] :
45 mm
h4 [mm] :
20 mm
h5 pentru [mm] :
24 mm
h5 max. [mm] :
24 mm
h5 min. [mm] :
-4 mm
h5 de [mm] :
-4 mm
l1 [mm] :
287 mm
l2 [mm] :
113 mm
l3 [mm] :
27 mm
l4 [mm] :
63 mm
l5 [mm] :
57 mm
l6 [mm] :
8 mm
l7 [mm] :
41 mm
l7 pentru [mm] :
-
l7 de [mm] :
41 mm
Mărimea nominală :
5
F1 [kN] :
2 kN
F2 [kN] :
3 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
726 g
b3 pentru [mm] :
43 mm
b4 [mm] :
43 mm
d2 [mm] :
8,5 mm
l8 [mm] :
20,5 mm
buc.
b1 [mm] :
45,5 mm
b2 [mm] :
8 mm
b3 de [mm] :
22 mm
d1 [mm] :
6,5 mm
d3 :
M8 x 45
h1 [mm] :
48,5 mm
h2 [mm] :
86 mm
h3 [mm] :
32 mm
h4 [mm] :
15 mm
h5 pentru [mm] :
9 mm
h5 max. [mm] :
9 mm
h5 min. [mm] :
-2 mm
h5 de [mm] :
-2 mm
l1 [mm] :
206 mm
l2 [mm] :
73 mm
l3 [mm] :
14 mm
l4 [mm] :
38 mm
l5 [mm] :
50 mm
l6 [mm] :
7 mm
l7 [mm] :
25,7 mm
l7 pentru [mm] :
-
l7 de [mm] :
25,7 mm
Mărimea nominală :
4
F1 [kN] :
1,8 kN
F2 [kN] :
2,5 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
337 g
b3 pentru [mm] :
31,8 mm
b4 [mm] :
31,6 mm
d2 [mm] :
5,1 mm
l8 [mm] :
13 mm
buc.
b1 [mm] :
42 mm
b2 [mm] :
6 mm
b3 de [mm] :
19,5 mm
d1 [mm] :
5,6 mm
d3 :
M6 x 35
h1 [mm] :
45 mm
h2 [mm] :
68 mm
h3 [mm] :
24 mm
h4 [mm] :
13,2 mm
h5 pentru [mm] :
5 mm
h5 max. [mm] :
5 mm
h5 min. [mm] :
-1,5 mm
h5 de [mm] :
-1,5 mm
l1 [mm] :
162 mm
l2 [mm] :
64 mm
l3 [mm] :
16 mm
l4 [mm] :
32 mm
l5 [mm] :
38 mm
l6 [mm] :
6 mm
l7 [mm] :
26 mm
l7 pentru [mm] :
-
l7 de [mm] :
26 mm
Mărimea nominală :
3
F1 [kN] :
1 kN
F2 [kN] :
1,2 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
190 g
b3 pentru [mm] :
29,5 mm
b4 [mm] :
28,5 mm
d2 [mm] :
5,6 mm
l8 [mm] :
12,7 mm
buc.
b1 [mm] :
34 mm
b2 [mm] :
5 mm
b3 de [mm] :
18 mm
d1 [mm] :
5,2 mm
d3 :
M5 x 30
h1 [mm] :
30 mm
h2 [mm] :
49 mm
h3 [mm] :
19 mm
h4 [mm] :
10 mm
h5 pentru [mm] :
2,5 mm
h5 max. [mm] :
2,5 mm
h5 min. [mm] :
-3 mm
h5 de [mm] :
-3 mm
l1 [mm] :
120 mm
l2 [mm] :
42 mm
l3 [mm] :
8 mm
l4 [mm] :
18,7 mm
l5 [mm] :
34 mm
l6 [mm] :
5,5 mm
l7 [mm] :
13 mm
l7 pentru [mm] :
14,5 mm
l7 de [mm] :
13 mm
Mărimea nominală :
2
F1 [kN] :
0,8 kN
F2 [kN] :
1,1 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
112 g
b3 pentru [mm] :
21,5 mm
b4 [mm] :
-
d2 [mm] :
-
l8 [mm] :
-
buc.
b1 [mm] :
25 mm
b2 [mm] :
4 mm
b3 de [mm] :
16 mm
d1 [mm] :
4,6 mm
d3 :
M4 x 25
h1 [mm] :
23 mm
h2 [mm] :
34 mm
h3 [mm] :
14,5 mm
h4 [mm] :
7,5 mm
h5 pentru [mm] :
0 mm
h5 max. [mm] :
0 mm
h5 min. [mm] :
-5,5 mm
h5 de [mm] :
-5,5 mm
l1 [mm] :
79 mm
l2 [mm] :
28 mm
l3 [mm] :
5,5 mm
l4 [mm] :
9 mm
l5 [mm] :
25,5 mm
l6 [mm] :
6,3 mm
l7 [mm] :
11,5 mm
l7 pentru [mm] :
15,5 mm
l7 de [mm] :
11,5 mm
Mărimea nominală :
1
F1 [kN] :
0,25 kN
F2 [kN] :
0,4 kN
Temperatura max. [°C] :
80 °C
Temperatura min. [°C] :
-10 °C
α [°] :
90 °
Greutate [g] :
38 g
b3 pentru [mm] :
-
b4 [mm] :
-
