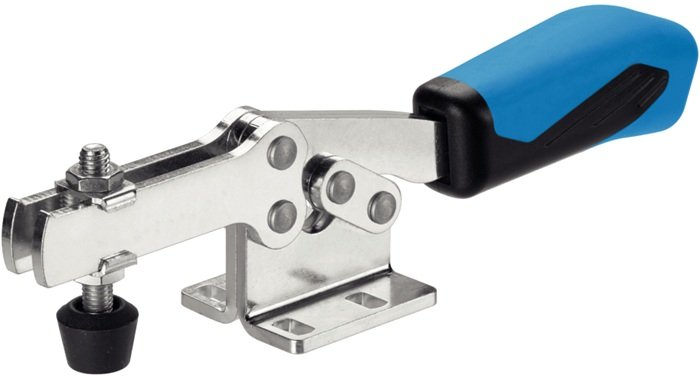

Cleme orizontale ‒ cu talpă orizontală / forța de fixare mărită | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării fregvente.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Șuruburile de fixare reglabile sunt livrate împreună cu clema.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

Punct de fixare

Cauciuc, negru

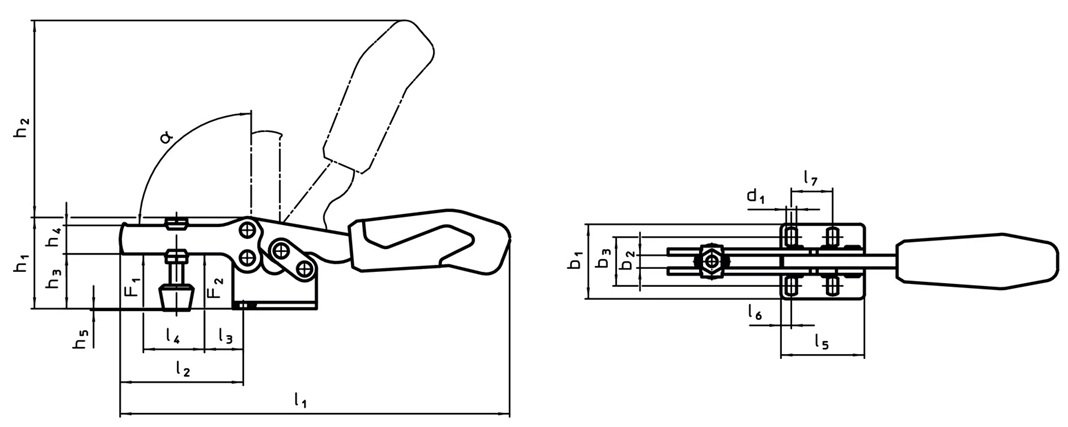

Desen

Fişă cu date

Imagine prezentare grupă

b₁

b₂

b₃ pentru

b₃ de

d₁

d₂

h₁

h₂

h₃

h₄

h₅ max.

h₅ min.

l₁

l₂

l₃

l₄

l₅

l₆

l₇

Mărimea nominală

F₁

F₂

Temperatura max.

Temperatura min.

Greutate

[mm]

[kN]

[°C]

[°]

[g]

Cod produs

b₁ [mm] :

60 mm

b₂ [mm] :

10 mm

b₃ pentru [mm] :

45 mm

b₃ de [mm] :

34,5 mm

d₁ [mm] :

8,6 mm

d₂ :

M10 x 76

h₁ [mm] :

77 mm

h₂ [mm] :

135 mm

h₃ [mm] :

41 mm

h₄ [mm] :

24 mm

h₅ max. [mm] :

16,5 mm

h₅ min. [mm] :

-2 mm

l₁ [mm] :

329 mm

l₂ [mm] :

120 mm

l₃ [mm] :

23 mm

l₄ [mm] :

69 mm

l₅ [mm] :

76 mm

l₆ [mm] :

10,5 mm

l₇ [mm] :

41,5 mm

Mărimea nominală :

F₁ [kN] :

3,5 kN

F₂ [kN] :

8 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

1261 g

23330.1305

Afişaţi detaliile

b₁ [mm] :

47 mm

b₂ [mm] :

8 mm

b₃ pentru [mm] :

36 mm

b₃ de [mm] :

25,5 mm

d₁ [mm] :

6,5 mm

d₂ :

M8 x 58

h₁ [mm] :

58 mm

h₂ [mm] :

112 mm

h₃ [mm] :

33,5 mm

h₄ [mm] :

18 mm

h₅ max. [mm] :

13 mm

h₅ min. [mm] :

-1 mm

l₁ [mm] :

242 mm

l₂ [mm] :

78 mm

l₃ [mm] :

22 mm

l₄ [mm] :

43 mm

l₅ [mm] :

52,5 mm

l₆ [mm] :

6,5 mm

l₇ [mm] :

26 mm

Mărimea nominală :

F₁ [kN] :

2,5 kN

F₂ [kN] :

4 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

557 g

23330.1304

Afişaţi detaliile

b₁ [mm] :

27,5 mm

b₂ [mm] :

5 mm

b₃ pentru [mm] :

19,5 mm

b₃ de [mm] :

15 mm

d₁ [mm] :

4,3 mm

d₂ :

M5 x 35

h₁ [mm] :

35 mm

h₂ [mm] :

46 mm

h₃ [mm] :

19 mm

h₄ [mm] :

12 mm

h₅ max. [mm] :

10 mm

h₅ min. [mm] :

0 mm

l₁ [mm] :

126 mm

l₂ [mm] :

46 mm

l₃ [mm] :

16,5 mm

l₄ [mm] :

20 mm

l₅ [mm] :

38 mm

l₆ [mm] :

6 mm

l₇ [mm] :

13,5 mm

Mărimea nominală :

F₁ [kN] :

1,1 kN

F₂ [kN] :

1,7 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

136 g

23330.1302

Afişaţi detaliile
