Cleme orizontale ‒ cu talpă orizontală și braț solid | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

Punct de fixare

Cauciuc, negru

Asamblare

Șurubul de fixare trebuie să fie sudat pe brațul clemei în poziția dorită.

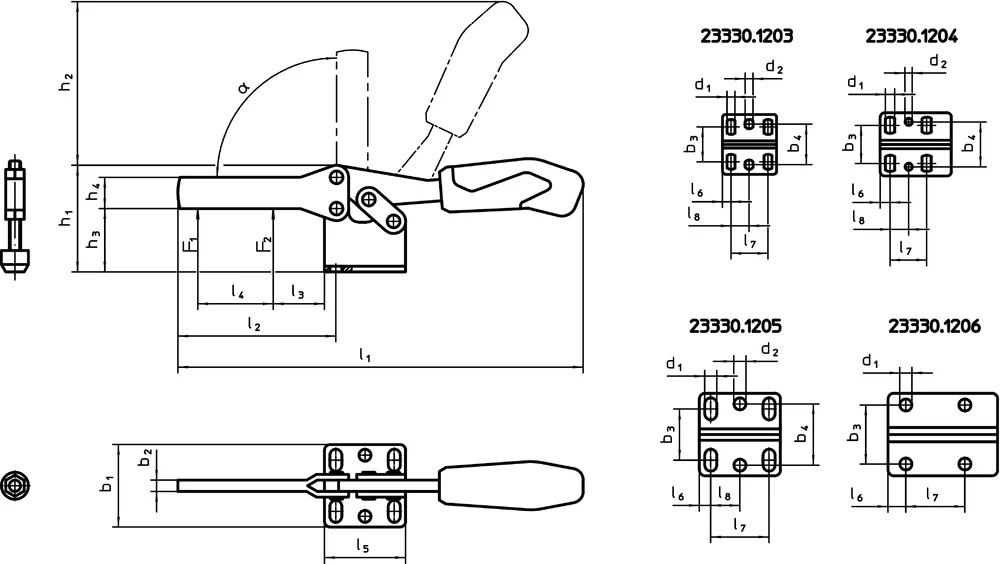

Desen

Fişă cu date

Imagine prezentare grupă

b₁

b₂

b₃ pentru

b₃ de

b₄

d₁

d₂

d₃

h₁

h₂

h₃

h₄

h₅ max.

h₅ min.

l₁

l₂

l₃

l₄

l₅

l₆

l₇

l₈

Mărimea nominală

F₁

F₂

Temperatura max.

Temperatura min.

Greutate

[mm]

[kN]

[°C]

[°]

[g]

Cod produs

b₁ [mm] :

58 mm

b₂ [mm] :

10 mm

b₃ pentru [mm] :

b₃ de [mm] :

41,5 mm

b₄ [mm] :

d₁ [mm] :

8,5 mm

d₂ [mm] :

d₃ :

M12 x 80

h₁ [mm] :

73 mm

h₂ [mm] :

128 mm

h₃ [mm] :

46 mm

h₄ [mm] :

25 mm

h₅ max. [mm] :

12,5 mm

h₅ min. [mm] :

-13 mm

l₁ [mm] :

320 mm

l₂ [mm] :

121 mm

l₃ [mm] :

46 mm

l₄ [mm] :

78 mm

l₅ [mm] :

77 mm

l₆ [mm] :

12,5 mm

l₇ [mm] :

41,5 mm

l₈ [mm] :

Mărimea nominală :

F₁ [kN] :

3 kN

F₂ [kN] :

5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

1222 g

23330.1206

Afişaţi detaliile

b₁ [mm] :

58 mm

b₂ [mm] :

8 mm

b₃ pentru [mm] :

43 mm

b₃ de [mm] :

29 mm

b₄ [mm] :

43 mm

d₁ [mm] :

8,5 mm

d₂ [mm] :

8,5 mm

d₃ :

M8 x 65

h₁ [mm] :

75 mm

h₂ [mm] :

114 mm

h₃ [mm] :

45 mm

h₄ [mm] :

20 mm

h₅ max. [mm] :

22 mm

h₅ min. [mm] :

-6 mm

l₁ [mm] :

280 mm

l₂ [mm] :

111 mm

l₃ [mm] :

45 mm

l₄ [mm] :

66 mm

l₅ [mm] :

57 mm

l₆ [mm] :

8 mm

l₇ [mm] :

41 mm

l₈ [mm] :

21 mm

Mărimea nominală :

F₁ [kN] :

2 kN

F₂ [kN] :

3 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

716 g

23330.1205

Afişaţi detaliile

b₁ [mm] :

45,5 mm

b₂ [mm] :

6 mm

b₃ pentru [mm] :

31,8 mm

b₃ de [mm] :

22 mm

b₄ [mm] :

32 mm

d₁ [mm] :

6,5 mm

d₂ [mm] :

5,1 mm

d₃ :

M8 x 45

h₁ [mm] :

48,5 mm

h₂ [mm] :

86 mm

h₃ [mm] :

32 mm

h₄ [mm] :

15 mm

h₅ max. [mm] :

11 mm

h₅ min. [mm] :

-3,5 mm

l₁ [mm] :

205 mm

l₂ [mm] :

72 mm

l₃ [mm] :

32 mm

l₄ [mm] :

44 mm

l₅ [mm] :

50 mm

l₆ [mm] :

7 mm

l₇ [mm] :

26 mm

l₈ [mm] :

13 mm

Mărimea nominală :

F₁ [kN] :

1,8 kN

F₂ [kN] :

2,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

400 g

23330.1204

Afişaţi detaliile

b₁ [mm] :

42 mm

b₂ [mm] :

5 mm

b₃ pentru [mm] :

29,5 mm

b₃ de [mm] :

19,5 mm

b₄ [mm] :

28,5 mm

d₁ [mm] :

5,6 mm

d₂ [mm] :

5,6 mm

d₃ :

M6 x 35

h₁ [mm] :

45 mm

h₂ [mm] :

66 mm

h₃ [mm] :

24 mm

h₄ [mm] :

13 mm

h₅ max. [mm] :

7,5 mm

h₅ min. [mm] :

-2 mm

l₁ [mm] :

161 mm

l₂ [mm] :

63 mm

l₃ [mm] :

24 mm

l₄ [mm] :

35 mm

l₅ [mm] :

38 mm

l₆ [mm] :

6 mm

l₇ [mm] :

26 mm

l₈ [mm] :

13 mm

Mărimea nominală :

F₁ [kN] :

1 kN

F₂ [kN] :

1,2 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

90 °

Greutate [g] :

196 g

23330.1203

Afişaţi detaliile
