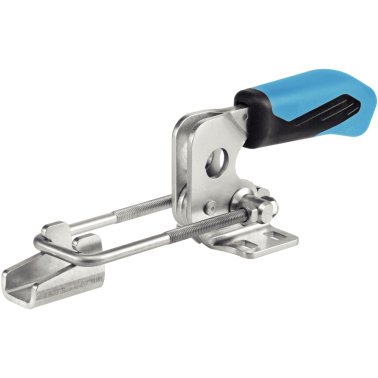

Cleme tip cârlig, cu talpă orizontală/oțel inoxidabil | Mărimea nominală=4 | 23330.3104

Cod produs: 23330.3104

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Documentație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	Mărimea nominală=4
b₁ [mm]	48 mm
b₂ pentru [mm]	32 mm
b₂ de [mm]	24,5 mm
b₃ [mm]	23 mm
d₁ [mm]	6,5 mm
d₂ [mm]	6 mm
h₁ [mm]	19 mm
h₂ [mm]	70 mm
h₃ [mm]	135,5 mm
l_{1 [mm]}	216 mm
l₁ min. [mm]	169 mm
l₂ max. [mm]	101 mm
l₂ min. [mm]	53,5 mm
l₃ [mm]	93 mm
l₄ [mm]	14 mm
l₅ max. [mm]	96 mm
l₅ min. [mm]	48,6 mm
l₆ [mm]	8 mm
l₇ [mm]	19 mm
l₈ [mm]	35 mm
l₉ [mm]	39 mm
Mărimea nominală	4
F₁ [kN]	3,2 kN
Temperatura max. [°C]	80 °C
Temperatura min. [°C]	-10 °C
α [°]	90 °
Clemă de prindere	oțel inoxidabil
Mâner	plastic
Nit	oțel inoxidabil
Clemă	oțel inoxidabil
Filială	adaptoare, producția de scule, aeronautică, comerț industrial, construcții de mașini, general, tehnologii de imprimare și prelucrare hârtie, unicate / construcția de modele și prototipuri
Funcție	contact, fixare, prindere, închis, încuietoare
Origine preferențială	CE
Greutate [g]	365 g

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Nit

Mâner

Clemă de prindere
