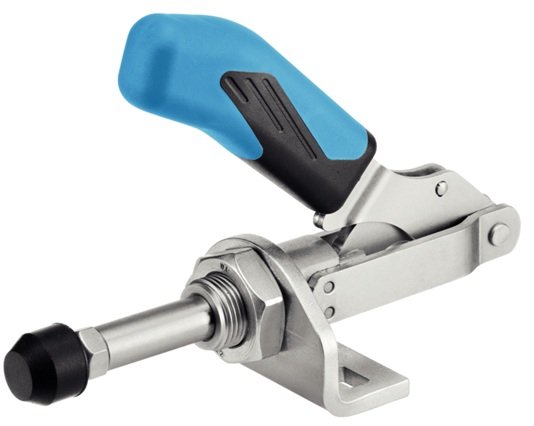

Cleme tip împingere/tragere ‒ cu fixare laterală | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil
oțel
oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

Punct de fixare

Cauciuc, negru

Referințe

Șuruburile de fixare sunt disponibile ca și accesorii în magazinul online.

Desen

Fişă cu date

Imagine prezentare grupă

b₁

b₂ de

d₁

d₂

d₃

d₄

h₁

h₂

l₁

l₂

l₃ max.

l₃ min.

l₄

l₅

l₆

l₇

s₁

s₂ max.

s₂ min.

Mărimea nominală

F₁

F₂

Temperatura max.

Temperatura min.

Greutate

b₂ pentru

[mm]

[kN]

[°C]

[°]

[g]

[mm]

Cod produs

b₁ [mm] :

65 mm

b₂ de [mm] :

29 mm

d₁ [mm] :

8,5 mm

d₂ [mm] :

16 mm

d₃ :

M24 x 1,5

d₄ :

M12 x 50

h₁ [mm] :

30 mm

h₂ [mm] :

129,5 mm

l₁ [mm] :

171,5 mm

l₂ [mm] :

158 mm

l₃ max. [mm] :

81,5 mm

l₃ min. [mm] :

41,5 mm

l₄ [mm] :

50 mm

l₅ [mm] :

25 mm

l₆ [mm] :

35 mm

l₇ [mm] :

15,5 mm

s₁ [mm] :

40 mm

s₂ max. [mm] :

50 mm

s₂ min. [mm] :

30 mm

Mărimea nominală :

F₁ [kN] :

4,5 kN

F₂ [kN] :

4,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

180 °

Greutate [g] :

927 g

b₂ pentru [mm] :

46 mm

23330.2006

Afişaţi detaliile

b₁ [mm] :

60 mm

b₂ de [mm] :

29,5 mm

d₁ [mm] :

6,5 mm

d₂ [mm] :

12 mm

d₃ :

M20 x 1,5

d₄ :

M8 x 35

h₁ [mm] :

25 mm

h₂ [mm] :

108 mm

l₁ [mm] :

140 mm

l₂ [mm] :

127,5 mm

l₃ max. [mm] :

69 mm

l₃ min. [mm] :

37 mm

l₄ [mm] :

30 mm

l₅ [mm] :

22 mm

l₆ [mm] :

30 mm

l₇ [mm] :

13 mm

s₁ [mm] :

32 mm

s₂ max. [mm] :

35 mm

s₂ min. [mm] :

22 mm

Mărimea nominală :

F₁ [kN] :

2,5 kN

F₂ [kN] :

2,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

180 °

Greutate [g] :

505 g

b₂ pentru [mm] :

42,5 mm

23330.2004

Afişaţi detaliile

b₁ [mm] :

50 mm

b₂ de [mm] :

31,8 mm

d₁ [mm] :

5,6 mm

d₂ [mm] :

10 mm

d₃ :

M16 x 1,5

d₄ :

M6 x 25

h₁ [mm] :

20 mm

h₂ [mm] :

85,5 mm

l₁ [mm] :

114 mm

l₂ [mm] :

105 mm

l₃ max. [mm] :

58,5 mm

l₃ min. [mm] :

32,5 mm

l₄ [mm] :

20 mm

l₅ [mm] :

19 mm

l₆ [mm] :

34 mm

l₇ [mm] :

12,5 mm

s₁ [mm] :

26 mm

s₂ max. [mm] :

25 mm

s₂ min. [mm] :

17 mm

Mărimea nominală :

F₁ [kN] :

2 kN

F₂ [kN] :

2 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

180 °

Greutate [g] :

328 g

b₂ pentru [mm] :

36 mm

23330.2003

Afişaţi detaliile

b₁ [mm] :

30 mm

b₂ de [mm] :

16 mm

d₁ [mm] :

4,5 mm

d₂ [mm] :

8 mm

d₃ :

M12 x 1,5

d₄ :

M4 x 20

h₁ [mm] :

15 mm

h₂ [mm] :

60,5 mm

l₁ [mm] :

91 mm

l₂ [mm] :

74 mm

l₃ max. [mm] :

44,5 mm

l₃ min. [mm] :

24,5 mm

l₄ [mm] :

20 mm

l₅ [mm] :

16 mm

l₆ [mm] :

20 mm

l₇ [mm] :

7 mm

s₁ [mm] :

20 mm

s₂ max. [mm] :

20 mm

s₂ min. [mm] :

12 mm

Mărimea nominală :

F₁ [kN] :

1 kN

F₂ [kN] :

1 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

180 °

Greutate [g] :

124 g

b₂ pentru [mm] :

19,5 mm

23330.2002

Afişaţi detaliile

b₁ [mm] :

25 mm

b₂ de [mm] :

16 mm

d₁ [mm] :

4,5 mm

d₂ [mm] :

6,5 mm

d₃ :

M10 x 1

d₄ :

M4 x 20

h₁ [mm] :

12 mm

h₂ [mm] :

49,3 mm

l₁ [mm] :

66,5 mm

l₂ [mm] :

54 mm

l₃ max. [mm] :

33 mm

l₃ min. [mm] :

17 mm

l₄ [mm] :

13 mm

l₅ [mm] :

10 mm

l₆ [mm] :

16 mm

l₇ [mm] :

6,5 mm

s₁ [mm] :

16 mm

s₂ max. [mm] :

20 mm

s₂ min. [mm] :

12 mm

Mărimea nominală :

F₁ [kN] :

0,8 kN

F₂ [kN] :

0,8 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

180 °

Greutate [g] :

73 g

b₂ pentru [mm] :

23330.2001

Afişaţi detaliile
