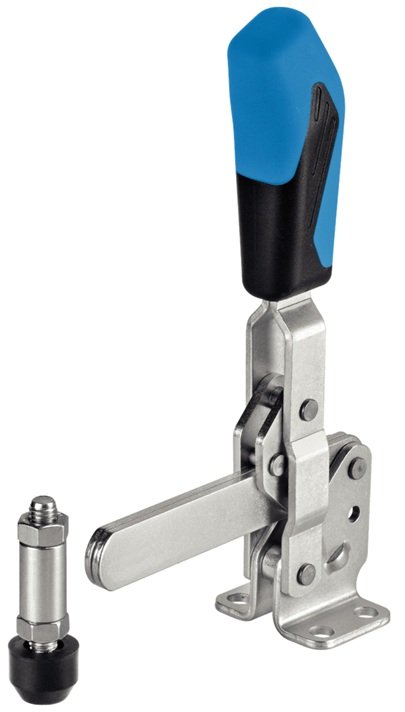

Cleme verticale ‒ cu talpă orizontală și braț solid | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării frecvente fără lubrifiere.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

Punct de fixare

Cauciuc, negru

Asamblare

Șurubul de fixare trebuie să fie sudat pe brațul clemei în poziția dorită.

Desen

Fişă cu date

Imagine prezentare grupă

b₁
[mm]

b₂
[mm]

b₃ de
[mm]

d₁
[mm]

d₂

h₁
[mm]

h₂
[mm]

h₃
[mm]

h₄ max.
[mm]

h₄ min.
[mm]

l₁
[mm]

l₂
[mm]

l₃
[mm]

l₄
[mm]

l₅
[mm]

l₆
[mm]

l₇
[mm]

l₈
[mm]

Mărimea nominală

F₁
[kN]

F₂
[kN]

Temperatura max.
[°C]

Temperatura min.
[°C]

α
[°]

Greutate
[g]

b₃ pentru
[mm]

b₄
[mm]

Cod produs

b₁ [mm] :

100 mm

b₂ [mm] :

10 mm

b₃ de [mm] :

68 mm

d₁ [mm] :

13 mm

d₂ :

M12 x 110

h₁ [mm] :

331 mm

h₂ [mm] :

81 mm

h₃ [mm] :

30 mm

h₄ max. [mm] :

51 mm

h₄ min. [mm] :

-5 mm

l₁ [mm] :

232 mm

l₂ [mm] :

206 mm

l₃ [mm] :

166,5 mm

l₄ [mm] :

20,5 mm

l₅ [mm] :

90 mm

l₆ [mm] :

90 mm

l₇ [mm] :

24,5 mm

l₈ [mm] :

50,5 mm

Mărimea nominală :

F₁ [kN] :

3,5 kN

F₂ [kN] :

5,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

2420 g

b₃ pentru [mm] :

72 mm

b₄ [mm] :

23330.0207

Afişaţi detaliile

b₁ [mm] :

70 mm

b₂ [mm] :

10 mm

b₃ de [mm] :

45 mm

d₁ [mm] :

8,5 mm

d₂ :

M12 x 80

h₁ [mm] :

281 mm

h₂ [mm] :

55,5 mm

h₃ [mm] :

25 mm

h₄ max. [mm] :

25,5 mm

h₄ min. [mm] :

-6 mm

l₁ [mm] :

196,5 mm

l₂ [mm] :

184 mm

l₃ [mm] :

141 mm

l₄ [mm] :

30,5 mm

l₅ [mm] :

88 mm

l₆ [mm] :

65 mm

l₇ [mm] :

9,5 mm

l₈ [mm] :

45 mm

Mărimea nominală :

F₁ [kN] :

3 kN

F₂ [kN] :

5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

1503 g

b₃ pentru [mm] :

50 mm

b₄ [mm] :

45 mm

23330.0206

Afişaţi detaliile

b₁ [mm] :

64 mm

b₂ [mm] :

8 mm

b₃ de [mm] :

45 mm

d₁ [mm] :

8,6 mm

d₂ :

M8 x 65

h₁ [mm] :

221 mm

h₂ [mm] :

42,5 mm

h₃ [mm] :

20 mm

h₄ max. [mm] :

21 mm

h₄ min. [mm] :

-8 mm

l₁ [mm] :

141,5 mm

l₂ [mm] :

129,5 mm

l₃ [mm] :

101 mm

l₄ [mm] :

17 mm

l₅ [mm] :

61 mm

l₆ [mm] :

53 mm

l₇ [mm] :

13 mm

l₈ [mm] :

32 mm

Mărimea nominală :

F₁ [kN] :

2 kN

F₂ [kN] :

3 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

686 g

b₃ pentru [mm] :

b₄ [mm] :

23330.0205

Afişaţi detaliile

b₁ [mm] :

46 mm

b₂ [mm] :

6 mm

b₃ de [mm] :

32,5 mm

d₁ [mm] :

7,5 mm

d₂ :

M8 x 45

h₁ [mm] :

186 mm

h₂ [mm] :

33,5 mm

h₃ [mm] :

18 mm

h₄ max. [mm] :

12 mm

h₄ min. [mm] :

0 mm

l₁ [mm] :

108,5 mm

l₂ [mm] :

116,5 mm

l₃ [mm] :

81 mm

l₄ [mm] :

19,5 mm

l₅ [mm] :

43 mm

l₆ [mm] :

35 mm

l₇ [mm] :

7,5 mm

l₈ [mm] :

20 mm

Mărimea nominală :

F₁ [kN] :

1,4 kN

F₂ [kN] :

2,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

426 g

b₃ pentru [mm] :

b₄ [mm] :

23330.0204

Afişaţi detaliile
