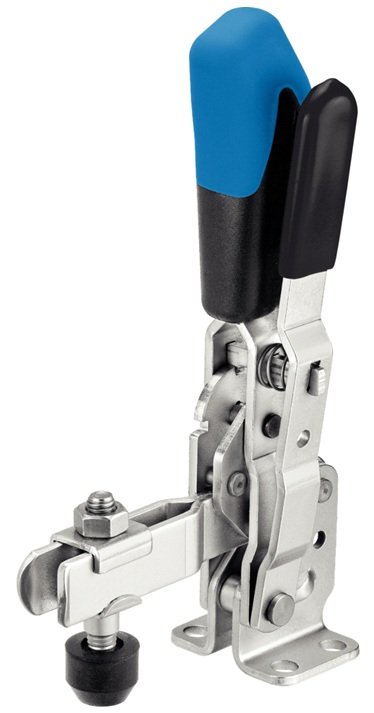

Cleme verticale ‒ cu talpă orizontală și siguranță | EH 23330.

Datorită raportului favorabil de putere și acționarii lor ușoare, clemele de prindere se pretează pentru o gamă largă de utilizări.

Aceste cleme de fixare pot fi utilizate în industria prelucrării metalelor, la găurire, sudură, frezare, șlefuire, testare sau asamblare, precum și în industria lemnului și a plasticului, la lipire, găurire, tăiere sau frezare.

Principiul de "funcționare" al clemei de fixare permite o deschidere mare și rapidă a clemei. Dacă este deschisă, piesele de lucru sunt complet eliberate pentru îndepărtarea lor fără obstacole. Transmitere de putere mare determină forța maximă de strângere prin forță de acționare mică. Clemele sunt auto-blocante, rămân blocate, rezistând forței produse la prelucrarea pieselor.

Clemele de fixare sunt fabricate din materiale de înaltă calitate și sunt destinate utilizării fregvente.

Cu mâner ergonomic rezistent la ulei format din 2 componente, cu suprafață de prindere mare și moale, pentru o ușurință în utilizare.

Șuruburile de fixare reglabile sunt livrate împreună cu clema.

Material

Clemă

Oțel, zincat prin galvanizare, pasivat

Nit

oțel inoxidabil

Mâner

plastic

șurub de fixare

Oțel, călit, zincat prin galvanizare

Punct de fixare

Cauciuc, negru

Capac din plastic

PVC, negru

Referințe

Șuruburile de fixare sunt disponibile ca și accesorii în magazinul online.

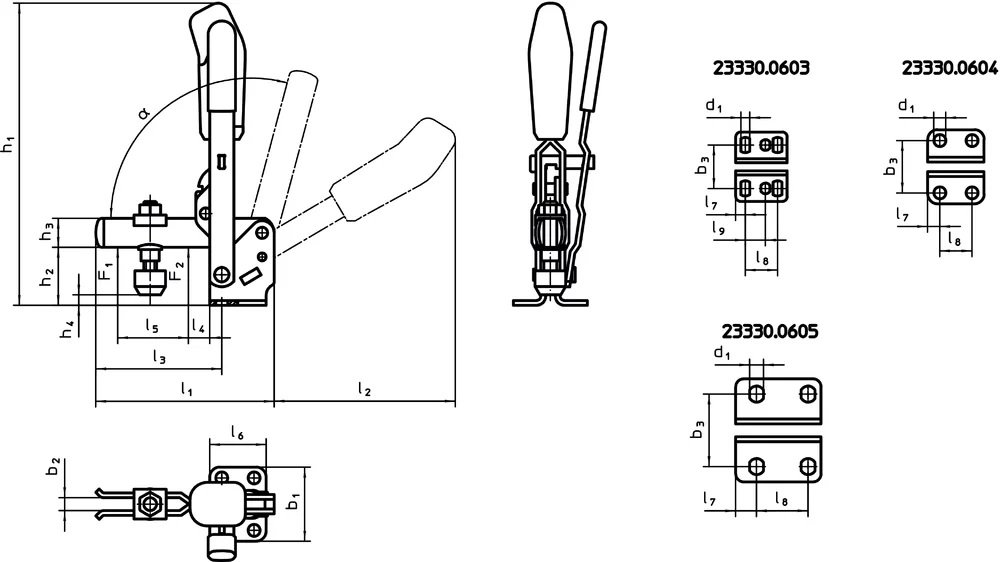

Desen

Fişă cu date

Imagine prezentare grupă

b₁
[mm]

b₂
[mm]

b₃ pentru
[mm]

b₃ de
[mm]

d₁
[mm]

d₂

h₁
[mm]

h₂
[mm]

h₃
[mm]

h₄ max.
[mm]

h₄ min.
[mm]

l₁
[mm]

l₂
[mm]

l₃
[mm]

l₄
[mm]

l₅
[mm]

l₆
[mm]

l₇
[mm]

l₈
[mm]

l₉
[mm]

Mărimea nominală

F₁
[kN]

F₂
[kN]

Temperatura max.
[°C]

Temperatura min.
[°C]

α
[°]

Greutate
[g]

Cod produs

b₁ [mm] :

64 mm

b₂ [mm] :

10 mm

b₃ pentru [mm] :

b₃ de [mm] :

45 mm

d₁ [mm] :

8,6 mm

d₂ :

M8 x 65

h₁ [mm] :

221 mm

h₂ [mm] :

42,5 mm

h₃ [mm] :

20 mm

h₄ max. [mm] :

22,5 mm

h₄ min. [mm] :

-6 mm

l₁ [mm] :

141 mm

l₂ [mm] :

130 mm

l₃ [mm] :

101 mm

l₄ [mm] :

16 mm

l₅ [mm] :

54 mm

l₆ [mm] :

53 mm

l₇ [mm] :

13 mm

l₈ [mm] :

32 mm

l₉ [mm] :

Mărimea nominală :

F₁ [kN] :

2 kN

F₂ [kN] :

3 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

775 g

23330.0605

Afişaţi detaliile

b₁ [mm] :

46 mm

b₂ [mm] :

8 mm

b₃ pentru [mm] :

b₃ de [mm] :

32,5 mm

d₁ [mm] :

7,5 mm

d₂ :

M8 x 45

h₁ [mm] :

186 mm

h₂ [mm] :

33 mm

h₃ [mm] :

18 mm

h₄ max. [mm] :

11 mm

h₄ min. [mm] :

2 mm

l₁ [mm] :

112 mm

l₂ [mm] :

112 mm

l₃ [mm] :

79 mm

l₄ [mm] :

19 mm

l₅ [mm] :

36 mm

l₆ [mm] :

35 mm

l₇ [mm] :

7,5 mm

l₈ [mm] :

20 mm

l₉ [mm] :

Mărimea nominală :

F₁ [kN] :

1,4 kN

F₂ [kN] :

2,5 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

484 g

23330.0604

Afişaţi detaliile

b₁ [mm] :

43 mm

b₂ [mm] :

6 mm

b₃ pentru [mm] :

31 mm

b₃ de [mm] :

23 mm

d₁ [mm] :

5,5 mm

d₂ :

M6 x 35

h₁ [mm] :

139,5 mm

h₂ [mm] :

23 mm

h₃ [mm] :

12 mm

h₄ max. [mm] :

4,5 mm

h₄ min. [mm] :

-3 mm

l₁ [mm] :

78 mm

l₂ [mm] :

89 mm

l₃ [mm] :

52 mm

l₄ [mm] :

11 mm

l₅ [mm] :

25 mm

l₆ [mm] :

32 mm

l₇ [mm] :

6 mm

l₈ [mm] :

20 mm

l₉ [mm] :

12,5 mm

Mărimea nominală :

F₁ [kN] :

1 kN

F₂ [kN] :

1,2 kN

Temperatura max. [°C] :

80 °C

Temperatura min. [°C] :

-10 °C

α [°] :

105 °

Greutate [g] :

238 g

23330.0603

Afişaţi detaliile
