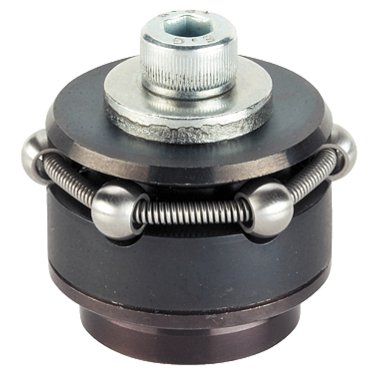

Elemente de fixare cu centrare, cu bile de presiune | d1 min.=86,5 mm / d1 max.=102,5 mm | 23340.0286
Cod produs: 23340.0286
Elemente de fixare cu centrare, cu bile de presiune | d1 min.=86,5 mm / d1 max.=102,5 mm | 23340.0286
Specificatii
| d1 min.=86,5 mm / d1 max.=102,5 mm | |
| 102,5 mm | |
| 86,5 mm | |
| 60 mm | |
| M16 | |
| 5 mm | |
| 51,2 mm | |
| 30,3 mm | |
| 25,6 mm | |
| 10 mm | |
| 72,2 mm | |
| 25 mm | |
| 15 mm | |
| 6 | |
| 354 Nm | |
| 25 mm | |
| 6,5 mm | |
| 10 mm | |
| 60 mm | |
| 5 mm | |
| 16 mm | |
| 9,2 mm | |
| 16 mm | |
| 14 mm | |
| 10 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M16 | |
| adaptoare, producția de scule, construcții de mașini, general, pompe, compresoare, robotică, automatizări, tehnologii de control | |
| centru, fixare | |
| CE | |
| 1765 g | |
| 17 mm |
Se utilizează pentru centrarea și strângerea precisă în găurile de trecere ale pieselor cu găuri de poziționare, dacă se acceptă o deformare cu bilă. Autocentrare exactă cu o precizie de ± 0,025 mm. Bilele de prindere centralizează și fixează piesele de prelucrat cu suprafețe brute sau prelucrate. Cursa mare de ajustare și o înălțime mică sunt o caracteristică a acestui element central de fixare.
Posibilități de montaj atât de sus cât și de jos.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Bilă prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
