Elemente de fixare cu centrare ‒ cu bile de presiune | EH 23340.

Se utilizează pentru centrarea și strângerea precisă în găurile de trecere ale pieselor cu găuri de poziționare, dacă se acceptă o deformare cu bilă. Autocentrare exactă cu o precizie de ± 0,025 mm. Bilele de prindere centralizează și fixează piesele de prelucrat cu suprafețe brute sau prelucrate. Cursa mare de ajustare și o înălțime mică sunt o caracteristică a acestui element central de fixare.

Posibilități de montaj atât de sus cât și de jos.

Material

Corp

Oțel pentru scule, călit, brunat

Arc

oțel inoxidabil

Bilă prindere

Oţel inoxidabil 1.4112, călit şi grunduit

Asamblare

Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.

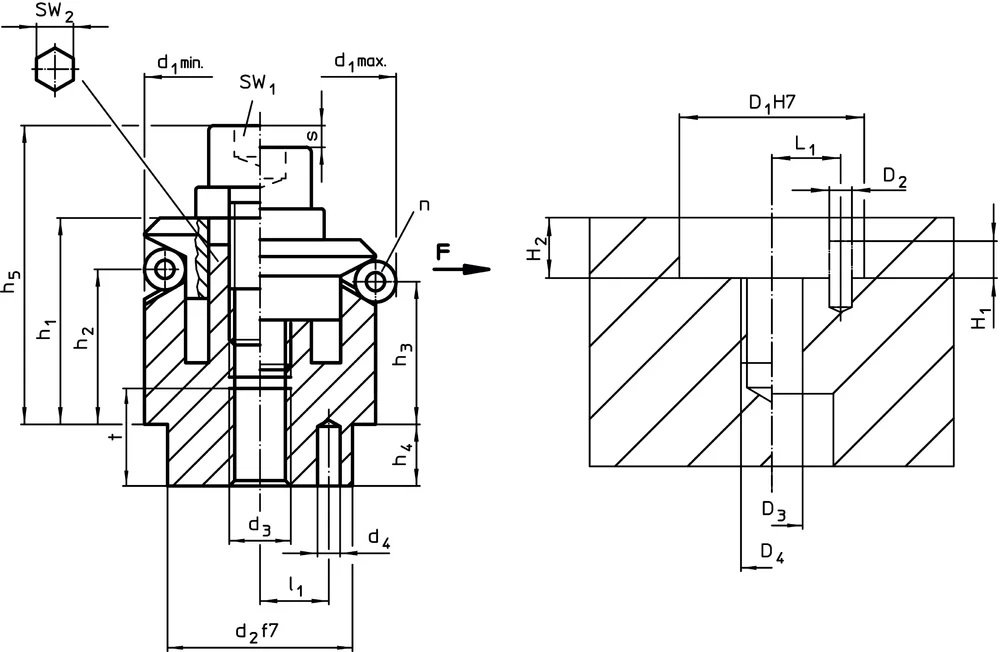

Desen

Fişă cu date

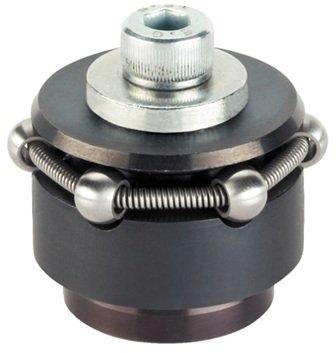

Imagine prezentare grupă

d₁ max.

d₁ min.

d₂ [f7]

d₃

d₄ [+0.3]

h₁ [-1]

h₂

h₃

h₄

h₅ [-2]

l₁ [±0.1]

Număr bile n

Moment străngere

L1 [±0.1]

H2 [+0.5]

D1 [H7]

Cursă

SW₁

Forţa de străngere

D4 (metr.)

Greutate

SW₂

[mm]

[Nm]

[mm]

[kN]

[g]

[mm]

Cod produs

d₁ max. [mm] :

70,5 mm

d₁ min. [mm] :

54,5 mm

d₂ [f7] [mm] :

45 mm

d₃ :

M10

d₄ [+0.3] [mm] :

5 mm

h₁ [-1] [mm] :

40,6 mm

h₂ [mm] :

23,7 mm

h₃ [mm] :

19,1 mm

h₄ [mm] :

9 mm

h₅ [-2] [mm] :

54,6 mm

l₁ [±0.1] [mm] :

15 mm

t [mm] :

12 mm

Număr bile n :

Moment străngere [Nm] :

79 Nm

L1 [±0.1] [mm] :

15 mm

H1 [mm] :

6,5 mm

H2 [+0.5] [mm] :

9 mm

D1 [H7] [mm] :

45 mm

D2 [mm] :

5 mm

D3 [mm] :

10 mm

Cursă [mm] :

9,2 mm

SW₁ [mm] :

8 mm

Forţa de străngere [kN] :

8 kN

D4 (metr.) :

M10

Greutate [g] :

652 g

SW₂ [mm] :

10 mm

23340.0254

Afişaţi detaliile

d₁ max. [mm] :

102,5 mm

d₁ min. [mm] :

86,5 mm

d₂ [f7] [mm] :

60 mm

d₃ :

M16

d₄ [+0.3] [mm] :

5 mm

h₁ [-1] [mm] :

51,2 mm

h₂ [mm] :

30,3 mm

h₃ [mm] :

25,6 mm

h₄ [mm] :

10 mm

h₅ [-2] [mm] :

72,2 mm

l₁ [±0.1] [mm] :

25 mm

t [mm] :

15 mm

Număr bile n :

Moment străngere [Nm] :

354 Nm

L1 [±0.1] [mm] :

25 mm

H1 [mm] :

6,5 mm

H2 [+0.5] [mm] :

10 mm

D1 [H7] [mm] :

60 mm

D2 [mm] :

5 mm

D3 [mm] :

16 mm

Cursă [mm] :

9,2 mm

SW₁ [mm] :

14 mm

Forţa de străngere [kN] :

10 kN

D4 (metr.) :

M16

Greutate [g] :

1765 g

SW₂ [mm] :

17 mm

23340.0286

Afişaţi detaliile

d₁ max. [mm] :

86,5 mm

d₁ min. [mm] :

70,5 mm

d₂ [f7] [mm] :

60 mm

d₃ :

M12

d₄ [+0.3] [mm] :

5 mm

h₁ [-1] [mm] :

46,1 mm

h₂ [mm] :

28,3 mm

h₃ [mm] :

23,7 mm

h₄ [mm] :

10 mm

h₅ [-2] [mm] :

63,1 mm

l₁ [±0.1] [mm] :

17 mm

t [mm] :

15 mm

Număr bile n :

Moment străngere [Nm] :

141 Nm

L1 [±0.1] [mm] :

17 mm

H1 [mm] :

6,5 mm

H2 [+0.5] [mm] :

10 mm

D1 [H7] [mm] :

60 mm

D2 [mm] :

5 mm

D3 [mm] :

12 mm

Cursă [mm] :

9,2 mm

SW₁ [mm] :

10 mm

Forţa de străngere [kN] :

10 kN

D4 (metr.) :

M12

Greutate [g] :

1303 g

SW₂ [mm] :

12 mm

23340.0270

Afişaţi detaliile

d₁ max. [mm] :

54,5 mm

d₁ min. [mm] :

46,5 mm

d₂ [f7] [mm] :

30 mm

d₃ :

d₄ [+0.3] [mm] :

4 mm

h₁ [-1] [mm] :

27,1 mm

h₂ [mm] :

18 mm

h₃ [mm] :

15,7 mm

h₄ [mm] :

7,5 mm

h₅ [-2] [mm] :

39,2 mm

l₁ [±0.1] [mm] :

11 mm

t [mm] :

10 mm

Număr bile n :

Moment străngere [Nm] :

43 Nm

L1 [±0.1] [mm] :

11 mm

H1 [mm] :

6,5 mm

H2 [+0.5] [mm] :

7,5 mm

D1 [H7] [mm] :

30 mm

D2 [mm] :

4 mm

D3 [mm] :

8 mm

Cursă [mm] :

4,6 mm

SW₁ [mm] :

6 mm

Forţa de străngere [kN] :

6,5 kN

D4 (metr.) :

Greutate [g] :

342 g

SW₂ [mm] :

8 mm

23340.0246

Afişaţi detaliile

d₁ max. [mm] :

46,5 mm

d₁ min. [mm] :

38,5 mm

d₂ [f7] [mm] :

30 mm

d₃ :

d₄ [+0.3] [mm] :

4 mm

h₁ [-1] [mm] :

27,2 mm

h₂ [mm] :

18 mm

h₃ [mm] :

15,7 mm

h₄ [mm] :

7,5 mm

h₅ [-2] [mm] :

39,2 mm

l₁ [±0.1] [mm] :

11 mm

t [mm] :

10 mm

Număr bile n :

Moment străngere [Nm] :

43 Nm

L1 [±0.1] [mm] :

11 mm

H1 [mm] :

4,5 mm

H2 [+0.5] [mm] :

7,5 mm

D1 [H7] [mm] :

30 mm

D2 [mm] :

4 mm

D3 [mm] :

8 mm

Cursă [mm] :

4,6 mm

SW₁ [mm] :

6 mm

Forţa de străngere [kN] :

6,5 kN

D4 (metr.) :

Greutate [g] :

249 g

SW₂ [mm] :

8 mm

23340.0238

Afişaţi detaliile

d₁ max. [mm] :

38,5 mm

d₁ min. [mm] :

30,5 mm

d₂ [f7] [mm] :

25 mm

d₃ :

d₄ [+0.3] [mm] :

4 mm

h₁ [-1] [mm] :

23,2 mm

h₂ [mm] :

14,1 mm

h₃ [mm] :

11,8 mm

h₄ [mm] :

7 mm

h₅ [-2] [mm] :

32,2 mm

l₁ [±0.1] [mm] :

9 mm

t [mm] :

8 mm

Număr bile n :

Moment străngere [Nm] :

17 Nm

L1 [±0.1] [mm] :

9 mm

H1 [mm] :

3,5 mm

H2 [+0.5] [mm] :

7 mm

D1 [H7] [mm] :

25 mm

D2 [mm] :

4 mm

D3 [mm] :

6 mm

Cursă [mm] :

4,6 mm

SW₁ [mm] :

5 mm

Forţa de străngere [kN] :

5 kN

D4 (metr.) :

Greutate [g] :

118 g

SW₂ [mm] :

6 mm

23340.0230

Afişaţi detaliile

d₁ max. [mm] :

30,5 mm

d₁ min. [mm] :

26,5 mm

d₂ [f7] [mm] :

20 mm

d₃ :

d₄ [+0.3] [mm] :

3 mm

h₁ [-1] [mm] :

19,8 mm

h₂ [mm] :

14,1 mm

h₃ [mm] :

13 mm

h₄ [mm] :

6 mm

h₅ [-2] [mm] :

28,8 mm

l₁ [±0.1] [mm] :

7 mm

t [mm] :

8 mm

Număr bile n :

Moment străngere [Nm] :

17 Nm

L1 [±0.1] [mm] :

7 mm

H1 [mm] :

3,5 mm

H2 [+0.5] [mm] :

6 mm

D1 [H7] [mm] :

20 mm

D2 [mm] :

3 mm

D3 [mm] :

6 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

5 mm

Forţa de străngere [kN] :

5 kN

D4 (metr.) :

Greutate [g] :

93 g

SW₂ [mm] :

6 mm

23340.0226

Afişaţi detaliile

d₁ max. [mm] :

26,5 mm

d₁ min. [mm] :

22,5 mm

d₂ [f7] [mm] :

20 mm

d₃ :

d₄ [+0.3] [mm] :

3 mm

h₁ [-1] [mm] :

19,6 mm

h₂ [mm] :

14,1 mm

h₃ [mm] :

12,9 mm

h₄ [mm] :

6 mm

h₅ [-2] [mm] :

28,6 mm

l₁ [±0.1] [mm] :

7 mm

t [mm] :

8 mm

Număr bile n :

Moment străngere [Nm] :

17 Nm

L1 [±0.1] [mm] :

7 mm

H1 [mm] :

3,5 mm

H2 [+0.5] [mm] :

6 mm

D1 [H7] [mm] :

20 mm

D2 [mm] :

3 mm

D3 [mm] :

6 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

5 mm

Forţa de străngere [kN] :

5 kN

D4 (metr.) :

Greutate [g] :

73 g

SW₂ [mm] :

6 mm

23340.0222

Afişaţi detaliile

d₁ max. [mm] :

22,5 mm

d₁ min. [mm] :

18,5 mm

d₂ [f7] [mm] :

15 mm

d₃ :

d₄ [+0.3] [mm] :

2,5 mm

h₁ [-1] [mm] :

16,5 mm

h₂ [mm] :

11,6 mm

h₃ [mm] :

10,4 mm

h₄ [mm] :

7,5 mm

h₅ [-2] [mm] :

22,7 mm

l₁ [±0.1] [mm] :

5,5 mm

t [mm] :

7 mm

Număr bile n :

Moment străngere [Nm] :

10 Nm

L1 [±0.1] [mm] :

5,5 mm

H1 [mm] :

3,5 mm

H2 [+0.5] [mm] :

7,5 mm

D1 [H7] [mm] :

15 mm

D2 [mm] :

2,5 mm

D3 [mm] :

5 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

4 mm

Forţa de străngere [kN] :

4,5 kN

D4 (metr.) :

Greutate [g] :

40 g

SW₂ [mm] :

5 mm

23340.0218

Afişaţi detaliile

d₁ max. [mm] :

18,5 mm

d₁ min. [mm] :

14,5 mm

d₂ [f7] [mm] :

12 mm

d₃ :

d₄ [+0.3] [mm] :

2 mm

h₁ [-1] [mm] :

14,2 mm

h₂ [mm] :

9,8 mm

h₃ [mm] :

8,6 mm

h₄ [mm] :

5,5 mm

h₅ [-2] [mm] :

19,2 mm

l₁ [±0.1] [mm] :

4,5 mm

t [mm] :

6 mm

Număr bile n :

Moment străngere [Nm] :

5 Nm

L1 [±0.1] [mm] :

4,5 mm

H1 [mm] :

2,5 mm

H2 [+0.5] [mm] :

5,5 mm

D1 [H7] [mm] :

12 mm

D2 [mm] :

2 mm

D3 [mm] :

4 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

3 mm

Forţa de străngere [kN] :

3,5 kN

D4 (metr.) :

Greutate [g] :

19 g

SW₂ [mm] :

5 mm

23340.0214

Afişaţi detaliile

d₁ max. [mm] :

14,2 mm

d₁ min. [mm] :

11,7 mm

d₂ [f7] [mm] :

10 mm

d₃ :

d₄ [+0.3] [mm] :

1,5 mm

h₁ [-1] [mm] :

8,6 mm

h₂ [mm] :

3,9 mm

h₃ [mm] :

3,2 mm

h₄ [mm] :

3,5 mm

h₅ [-2] [mm] :

14,7 mm

l₁ [±0.1] [mm] :

3,5 mm

t [mm] :

4 mm

Număr bile n :

Moment străngere [Nm] :

5 Nm

L1 [±0.1] [mm] :

3,5 mm

H1 [mm] :

2 mm

H2 [+0.5] [mm] :

3,5 mm

D1 [H7] [mm] :

10 mm

D2 [mm] :

1,5 mm

D3 [mm] :

4 mm

Cursă [mm] :

1,3 mm

SW₁ [mm] :

3 mm

Forţa de străngere [kN] :

0,5 kN

D4 (metr.) :

Greutate [g] :

8,2 g

SW₂ [mm] :

23340.0212

Afişaţi detaliile
