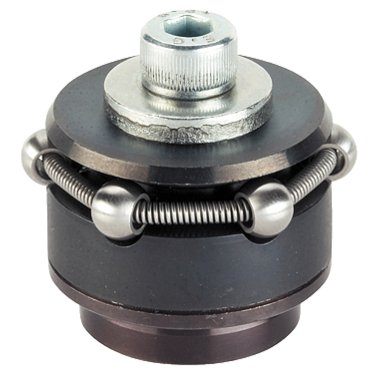

Elemente de fixare cu centrare, cu bile de presiune | d1 min.=22,5 mm / d1 max.=26,5 mm | 23340.0222
Cod produs: 23340.0222
Elemente de fixare cu centrare, cu bile de presiune | d1 min.=22,5 mm / d1 max.=26,5 mm | 23340.0222
Brand:
ERWIN HALDER KG
Specificatii
| d1 min.=22,5 mm / d1 max.=26,5 mm | |
| 26,5 mm | |
| 22,5 mm | |
| 20 mm | |
| M6 | |
| 3 mm | |
| 19,6 mm | |
| 14,1 mm | |
| 12,9 mm | |
| 6 mm | |
| 28,6 mm | |
| 7 mm | |
| 8 mm | |
| 3 | |
| 17 Nm | |
| 7 mm | |
| 3,5 mm | |
| 6 mm | |
| 20 mm | |
| 3 mm | |
| 6 mm | |
| 2,3 mm | |
| 4 mm | |
| 5 mm | |
| 5 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M6 | |
| adaptoare, producția de scule, construcții de mașini, general, pompe, compresoare, robotică, automatizări, tehnologii de control | |
| centru, fixare | |
| CE | |
| 73 g | |
| 6 mm |
Se utilizează pentru centrarea și strângerea precisă în găurile de trecere ale pieselor cu găuri de poziționare, dacă se acceptă o deformare cu bilă. Autocentrare exactă cu o precizie de ± 0,025 mm. Bilele de prindere centralizează și fixează piesele de prelucrat cu suprafețe brute sau prelucrate. Cursa mare de ajustare și o înălțime mică sunt o caracteristică a acestui element central de fixare.
Posibilități de montaj atât de sus cât și de jos.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Bilă prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
