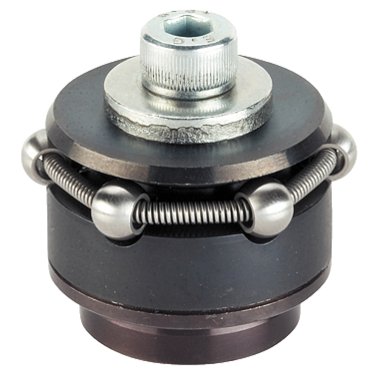

Elemente de fixare cu centrare, cu bile de presiune | d1 min.=14,5 mm / d1 max.=18,5 mm | 23340.0214

Cod produs: 23340.0214

Elemente de fixare cu centrare, cu bile de presiune | d1 min.=14,5 mm / d1 max.=18,5 mm | 23340.0214
Desen
Desen cu aplicație

Specificatii


d1 min.=14,5 mm / d1 max.=18,5 mm
18,5 mm
14,5 mm
12 mm
M4
2 mm
14,2 mm
9,8 mm
8,6 mm
5,5 mm
19,2 mm
4,5 mm
6 mm
3
5 Nm
4,5 mm
2,5 mm
5,5 mm
12 mm
2 mm
4 mm
2,3 mm
4 mm
3 mm
3,5 kN
oțel inoxidabil
Oțel pentru scule, călit, brunat
Oţel inoxidabil 1.4112, călit şi grunduit
M4
adaptoare, producția de scule, construcții de mașini, general, pompe, compresoare, robotică, automatizări, tehnologii de control
centru, fixare
CE
19 g
5 mm

Se utilizează pentru centrarea și strângerea precisă în găurile de trecere ale pieselor cu găuri de poziționare, dacă se acceptă o deformare cu bilă. Autocentrare exactă cu o precizie de ± 0,025 mm. Bilele de prindere centralizează și fixează piesele de prelucrat cu suprafețe brute sau prelucrate. Cursa mare de ajustare și o înălțime mică sunt o caracteristică a acestui element central de fixare.

Posibilități de montaj atât de sus cât și de jos.

Material

Corp

  • Oțel pentru scule, călit, brunat

Arc

  • oțel inoxidabil

Bilă prindere

  • Oţel inoxidabil 1.4112, călit şi grunduit

Asamblare

Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
