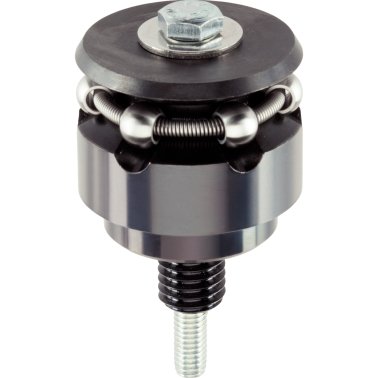

Elemente de fixare cu centrare, cu bile de prindere, acţionare de jos | d1 min.=54,5 mm / d1 max.=70,5 mm | 23340.0354
Cod produs: 23340.0354
Elemente de fixare cu centrare, cu bile de prindere, acţionare de jos | d1 min.=54,5 mm / d1 max.=70,5 mm | 23340.0354
Brand:
ERWIN HALDER KG
Specificatii
| d1 min.=54,5 mm / d1 max.=70,5 mm | |
| 70,5 mm | |
| 54,5 mm | |
| 45 mm | |
| M14 x 1,5 | |
| M8 | |
| 5 mm | |
| 40,6 mm | |
| 23,7 mm | |
| 19,1 mm | |
| 49,9 mm | |
| 9 mm | |
| 24,5 mm | |
| ~ 32 mm | |
| 15 mm | |
| 6 | |
| 43 Nm | |
| 15 mm | |
| 6,5 mm | |
| 9 mm | |
| 45 mm | |
| 5 mm | |
| 14 mm | |
| 9,2 mm | |
| 16 mm | |
| 13 mm | |
| 10 mm | |
| 21 mm | |
| 8 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M14 x 1,5 | |
| adaptoare, producția de scule, construcția de camioane, construcții de mașini, general, dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, unicate / construcția de modele și prototipuri | |
| centru, fixare | |
| CE | |
| 702 g |
Se utilizează pentru centrarea și strângerea precisă în găurile de trecere ale pieselor cu găuri de poziționare. Autocentrare exactă cu o precizie de ± 0,025 mm. Bilele de prindere centralizează și fixează piesele de prelucrat cu suprafețe brute sau prelucrate. Cursa mare de ajustare și o înălțime mică sunt o caracteristică a acestui element central de fixare.
Posibilități de montaj atât de sus cât și de jos.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Bilă prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
Operaţii
Utilizare de jos manuală sau automată cu acţionare pneumatică sau hidraulică.
