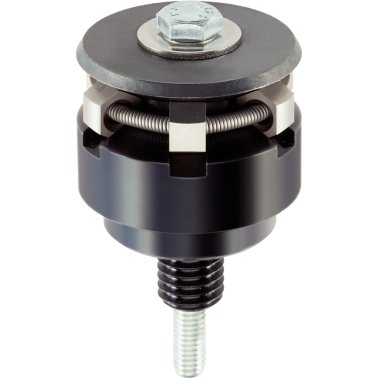

Elemente de fixare cu centrare, cu segmente de prindere, acţionare de jos | d1 min.=46,5 mm / d1 max.=54,5 mm | 23340.0146
Cod produs: 23340.0146
Elemente de fixare cu centrare, cu segmente de prindere, acţionare de jos | d1 min.=46,5 mm / d1 max.=54,5 mm | 23340.0146
Brand:
ERWIN HALDER KG
Specificatii
| d1 min.=46,5 mm / d1 max.=54,5 mm | |
| 54,5 mm | |
| 46,5 mm | |
| 30 mm | |
| M12 | |
| M6 | |
| 4 mm | |
| 27,2 mm | |
| 18 mm | |
| 15,7 mm | |
| 33,1 mm | |
| 7,5 mm | |
| 22,5 mm | |
| ~ 20 mm | |
| 11 mm | |
| 6 | |
| 17 Nm | |
| 11 mm | |
| 6,5 mm | |
| 7,5 mm | |
| 30 mm | |
| 4 mm | |
| 12 mm | |
| 4,6 mm | |
| 10 mm | |
| 8 mm | |
| 18 mm | |
| 6,5 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M12 | |
| adaptoare, producția de scule, conveioare și tehnologii de transport, dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and | |
| centru, fixare | |
| CE | |
| 339 g |
Pentru fixarea şi centrarea în gaură înecată, a pieselor cu găuri de centrare. Autocentrare precisă cu o precizie de ±0,025 mm. Piesele cu suprafețe prelucrate sau neprelucrate pot fi centrate și sunt apăsate pe punctele de contact ale dispozitivului de fixare. Elementele de fixare cu centrare se caracterizează printr-o înălțime de construcție compactă şi o gamă largă de setări.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Segmente de prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
Operaţii
Utilizare de jos manuală sau automată cu acţionare pneumatică sau hidraulică.
