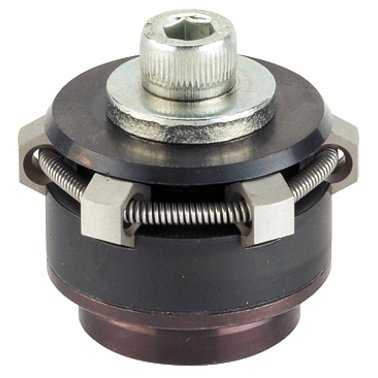

Elemente de fixare cu centrare, cu segmenţi de fixare | d1 min.=46,5 mm / d1 max.=54,5 mm | 23340.0046
Cod produs: 23340.0046
Elemente de fixare cu centrare, cu segmenţi de fixare | d1 min.=46,5 mm / d1 max.=54,5 mm | 23340.0046
Specificatii
| d1 min.=46,5 mm / d1 max.=54,5 mm | |
| 54,5 mm | |
| 46,5 mm | |
| 30 mm | |
| M8 | |
| 4 mm | |
| 27,2 mm | |
| 18 mm | |
| 15,7 mm | |
| 7,5 mm | |
| 39,2 mm | |
| 11 mm | |
| 10 mm | |
| 6 | |
| 43 Nm | |
| 11 mm | |
| 4 mm | |
| 7,5 mm | |
| 30 mm | |
| 4 mm | |
| 8 mm | |
| 4,6 mm | |
| 6 mm | |
| 8 mm | |
| 6,5 kN | |
| oțel inoxidabil | |
| Oțel pentru scule, călit, brunat | |
| Oţel inoxidabil 1.4112, călit şi grunduit | |
| M8 | |
| adaptoare, producția de scule, comerț industrial, construcția de camioane, construcții de mașini, general, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, pompe, compresoare | |
| centru, fixare | |
| CE | |
| 343 g |
Pentru aplicații de fixare şi centrare a pieselor de lucru cu găuri de centrare. Autocentrare exactă cu o precizie de ±0,025 mm. Datorită faptului că segmenții de centrare sunt netezi, piesele cu suprafețe neprelucrate sau prelucrate pot fi conectate prin frecare, centrate și fixate în locașuri. Posibilitățile de centrare mari și înălțimea redusă sunt proprietăți ale elementului de fixare.
Posibilități de montaj atât din partea de sus cât și din cea de jos.
Material
Corp
- Oțel pentru scule, călit, brunat
Arc
- oțel inoxidabil
Segmente de prindere
- Oţel inoxidabil 1.4112, călit şi grunduit
Asamblare
Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.
