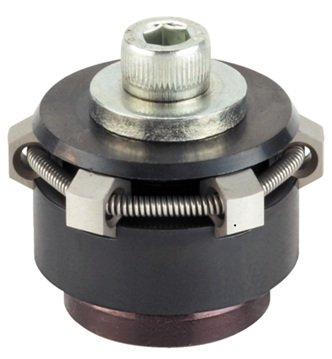

Elemente de fixare cu centrare ‒ cu segmenţi de fixare | EH 23340.

Pentru aplicații de fixare şi centrare a pieselor de lucru cu găuri de centrare. Autocentrare exactă cu o precizie de ±0,025 mm. Datorită faptului că segmenții de centrare sunt netezi, piesele cu suprafețe neprelucrate sau prelucrate pot fi conectate prin frecare, centrate și fixate în locașuri. Posibilitățile de centrare mari și înălțimea redusă sunt proprietăți ale elementului de fixare.

Posibilități de montaj atât din partea de sus cât și din cea de jos.

Material

Corp

Oțel pentru scule, călit, brunat

Arc

oțel inoxidabil

Segmente de prindere

Oţel inoxidabil 1.4112, călit şi grunduit

Asamblare

Instrucțiuni pentru montajul de sus: Scoateți placa de fixare și înșurubați. Montaj rapid cu ajutorul știftului filetat SW2.

Desen

Fişă cu date

Imagine prezentare grupă

d₁ max.

d₁ min.

d₂ [f7]

d₃

d₄ [+0.3]

h₁ [-1]

h₂

h₃

h₄

h₅ [-2]

l₁ [±0.1]

Număr segmente n

Moment străngere

L1 [±0.1]

H2 [+0.5]

D1 [H7]

Cursă

SW₁

SW₂

Forţa de străngere

D4 (metr.)

Greutate

[mm]

[Nm]

[mm]

[kN]

[g]

Cod produs

d₁ max. [mm] :

102,5 mm

d₁ min. [mm] :

86,5 mm

d₂ [f7] [mm] :

60 mm

d₃ :

M16

d₄ [+0.3] [mm] :

5 mm

h₁ [-1] [mm] :

51,1 mm

h₂ [mm] :

30,3 mm

h₃ [mm] :

25,6 mm

h₄ [mm] :

10 mm

h₅ [-2] [mm] :

72,1 mm

l₁ [±0.1] [mm] :

25 mm

t [mm] :

15 mm

Număr segmente n :

Moment străngere [Nm] :

354 Nm

L1 [±0.1] [mm] :

25 mm

H1 [mm] :

5 mm

H2 [+0.5] [mm] :

10 mm

D1 [H7] [mm] :

60 mm

D2 [mm] :

5 mm

D3 [mm] :

16 mm

Cursă [mm] :

9,2 mm

SW₁ [mm] :

14 mm

SW₂ [mm] :

17 mm

Forţa de străngere [kN] :

10 kN

D4 (metr.) :

M16

Greutate [g] :

2099 g

23340.0086

Afişaţi detaliile

d₁ max. [mm] :

86,5 mm

d₁ min. [mm] :

70,5 mm

d₂ [f7] [mm] :

60 mm

d₃ :

M12

d₄ [+0.3] [mm] :

5 mm

h₁ [-1] [mm] :

46 mm

h₂ [mm] :

28,3 mm

h₃ [mm] :

23,6 mm

h₄ [mm] :

10 mm

h₅ [-2] [mm] :

63 mm

l₁ [±0.1] [mm] :

17 mm

t [mm] :

15 mm

Număr segmente n :

Moment străngere [Nm] :

141 Nm

L1 [±0.1] [mm] :

17 mm

H1 [mm] :

5 mm

H2 [+0.5] [mm] :

10 mm

D1 [H7] [mm] :

60 mm

D2 [mm] :

5 mm

D3 [mm] :

12 mm

Cursă [mm] :

9,2 mm

SW₁ [mm] :

10 mm

SW₂ [mm] :

12 mm

Forţa de străngere [kN] :

10 kN

D4 (metr.) :

M12

Greutate [g] :

1347 g

23340.0070

Afişaţi detaliile

d₁ max. [mm] :

70,5 mm

d₁ min. [mm] :

54,5 mm

d₂ [f7] [mm] :

45 mm

d₃ :

M10

d₄ [+0.3] [mm] :

5 mm

h₁ [-1] [mm] :

40,7 mm

h₂ [mm] :

23,7 mm

h₃ [mm] :

19,1 mm

h₄ [mm] :

9 mm

h₅ [-2] [mm] :

54,7 mm

l₁ [±0.1] [mm] :

15 mm

t [mm] :

12 mm

Număr segmente n :

Moment străngere [Nm] :

79 Nm

L1 [±0.1] [mm] :

15 mm

H1 [mm] :

5 mm

H2 [+0.5] [mm] :

9 mm

D1 [H7] [mm] :

45 mm

D2 [mm] :

5 mm

D3 [mm] :

10 mm

Cursă [mm] :

9,2 mm

SW₁ [mm] :

8 mm

SW₂ [mm] :

10 mm

Forţa de străngere [kN] :

8 kN

D4 (metr.) :

M10

Greutate [g] :

675 g

23340.0054

Afişaţi detaliile

d₁ max. [mm] :

54,5 mm

d₁ min. [mm] :

46,5 mm

d₂ [f7] [mm] :

30 mm

d₃ :

d₄ [+0.3] [mm] :

4 mm

h₁ [-1] [mm] :

27,2 mm

h₂ [mm] :

18 mm

h₃ [mm] :

15,7 mm

h₄ [mm] :

7,5 mm

h₅ [-2] [mm] :

39,2 mm

l₁ [±0.1] [mm] :

11 mm

t [mm] :

10 mm

Număr segmente n :

Moment străngere [Nm] :

43 Nm

L1 [±0.1] [mm] :

11 mm

H1 [mm] :

4 mm

H2 [+0.5] [mm] :

7,5 mm

D1 [H7] [mm] :

30 mm

D2 [mm] :

4 mm

D3 [mm] :

8 mm

Cursă [mm] :

4,6 mm

SW₁ [mm] :

6 mm

SW₂ [mm] :

8 mm

Forţa de străngere [kN] :

6,5 kN

D4 (metr.) :

Greutate [g] :

343 g

23340.0046

Afişaţi detaliile

d₁ max. [mm] :

46,5 mm

d₁ min. [mm] :

38,5 mm

d₂ [f7] [mm] :

30 mm

d₃ :

d₄ [+0.3] [mm] :

4 mm

h₁ [-1] [mm] :

27,2 mm

h₂ [mm] :

18 mm

h₃ [mm] :

15,5 mm

h₄ [mm] :

7,5 mm

h₅ [-2] [mm] :

39,2 mm

l₁ [±0.1] [mm] :

11 mm

t [mm] :

10 mm

Număr segmente n :

Moment străngere [Nm] :

43 Nm

L1 [±0.1] [mm] :

11 mm

H1 [mm] :

4 mm

H2 [+0.5] [mm] :

7,5 mm

D1 [H7] [mm] :

30 mm

D2 [mm] :

4 mm

D3 [mm] :

8 mm

Cursă [mm] :

4,6 mm

SW₁ [mm] :

6 mm

SW₂ [mm] :

8 mm

Forţa de străngere [kN] :

6,5 kN

D4 (metr.) :

Greutate [g] :

259 g

23340.0038

Afişaţi detaliile

d₁ max. [mm] :

38,5 mm

d₁ min. [mm] :

30,5 mm

d₂ [f7] [mm] :

25 mm

d₃ :

d₄ [+0.3] [mm] :

4 mm

h₁ [-1] [mm] :

23,2 mm

h₂ [mm] :

14 mm

h₃ [mm] :

11,7 mm

h₄ [mm] :

7 mm

h₅ [-2] [mm] :

32,2 mm

l₁ [±0.1] [mm] :

9 mm

t [mm] :

8 mm

Număr segmente n :

Moment străngere [Nm] :

17 Nm

L1 [±0.1] [mm] :

9 mm

H1 [mm] :

4 mm

H2 [+0.5] [mm] :

7 mm

D1 [H7] [mm] :

25 mm

D2 [mm] :

4 mm

D3 [mm] :

6 mm

Cursă [mm] :

4,6 mm

SW₁ [mm] :

5 mm

SW₂ [mm] :

6 mm

Forţa de străngere [kN] :

5 kN

D4 (metr.) :

Greutate [g] :

131 g

23340.0030

Afişaţi detaliile

d₁ max. [mm] :

30,5 mm

d₁ min. [mm] :

26,5 mm

d₂ [f7] [mm] :

20 mm

d₃ :

d₄ [+0.3] [mm] :

3 mm

h₁ [-1] [mm] :

19,9 mm

h₂ [mm] :

14,2 mm

h₃ [mm] :

13 mm

h₄ [mm] :

6 mm

h₅ [-2] [mm] :

28,9 mm

l₁ [±0.1] [mm] :

7 mm

t [mm] :

8 mm

Număr segmente n :

Moment străngere [Nm] :

17 Nm

L1 [±0.1] [mm] :

7 mm

H1 [mm] :

3 mm

H2 [+0.5] [mm] :

6 mm

D1 [H7] [mm] :

20 mm

D2 [mm] :

3 mm

D3 [mm] :

6 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

5 mm

SW₂ [mm] :

6 mm

Forţa de străngere [kN] :

5 kN

D4 (metr.) :

Greutate [g] :

95 g

23340.0026

Afişaţi detaliile

d₁ max. [mm] :

26,5 mm

d₁ min. [mm] :

22,5 mm

d₂ [f7] [mm] :

20 mm

d₃ :

d₄ [+0.3] [mm] :

3 mm

h₁ [-1] [mm] :

19,7 mm

h₂ [mm] :

14,1 mm

h₃ [mm] :

13 mm

h₄ [mm] :

6 mm

h₅ [-2] [mm] :

28,7 mm

l₁ [±0.1] [mm] :

7 mm

t [mm] :

8 mm

Număr segmente n :

Moment străngere [Nm] :

17 Nm

L1 [±0.1] [mm] :

7 mm

H1 [mm] :

3 mm

H2 [+0.5] [mm] :

6 mm

D1 [H7] [mm] :

20 mm

D2 [mm] :

3 mm

D3 [mm] :

6 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

5 mm

SW₂ [mm] :

6 mm

Forţa de străngere [kN] :

5 kN

D4 (metr.) :

Greutate [g] :

73 g

23340.0022

Afişaţi detaliile

d₁ max. [mm] :

22,5 mm

d₁ min. [mm] :

18,5 mm

d₂ [f7] [mm] :

15 mm

d₃ :

d₄ [+0.3] [mm] :

2,5 mm

h₁ [-1] [mm] :

16,6 mm

h₂ [mm] :

11,5 mm

h₃ [mm] :

10,4 mm

h₄ [mm] :

7,5 mm

h₅ [-2] [mm] :

22,8 mm

l₁ [±0.1] [mm] :

5,5 mm

t [mm] :

7 mm

Număr segmente n :

Moment străngere [Nm] :

10 Nm

L1 [±0.1] [mm] :

5,5 mm

H1 [mm] :

2,5 mm

H2 [+0.5] [mm] :

7,5 mm

D1 [H7] [mm] :

15 mm

D2 [mm] :

2,5 mm

D3 [mm] :

5 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

4 mm

SW₂ [mm] :

5 mm

Forţa de străngere [kN] :

4,5 kN

D4 (metr.) :

Greutate [g] :

45 g

23340.0018

Afişaţi detaliile

d₁ max. [mm] :

18,5 mm

d₁ min. [mm] :

14,5 mm

d₂ [f7] [mm] :

12 mm

d₃ :

d₄ [+0.3] [mm] :

2 mm

h₁ [-1] [mm] :

14,3 mm

h₂ [mm] :

9,8 mm

h₃ [mm] :

8,6 mm

h₄ [mm] :

5,5 mm

h₅ [-2] [mm] :

19,3 mm

l₁ [±0.1] [mm] :

4,5 mm

t [mm] :

6 mm

Număr segmente n :

Moment străngere [Nm] :

5 Nm

L1 [±0.1] [mm] :

4,5 mm

H1 [mm] :

2 mm

H2 [+0.5] [mm] :

5,5 mm

D1 [H7] [mm] :

12 mm

D2 [mm] :

2 mm

D3 [mm] :

4 mm

Cursă [mm] :

2,3 mm

SW₁ [mm] :

3 mm

SW₂ [mm] :

5 mm

Forţa de străngere [kN] :

3,5 kN

D4 (metr.) :

Greutate [g] :

26 g

23340.0014

Afişaţi detaliile
