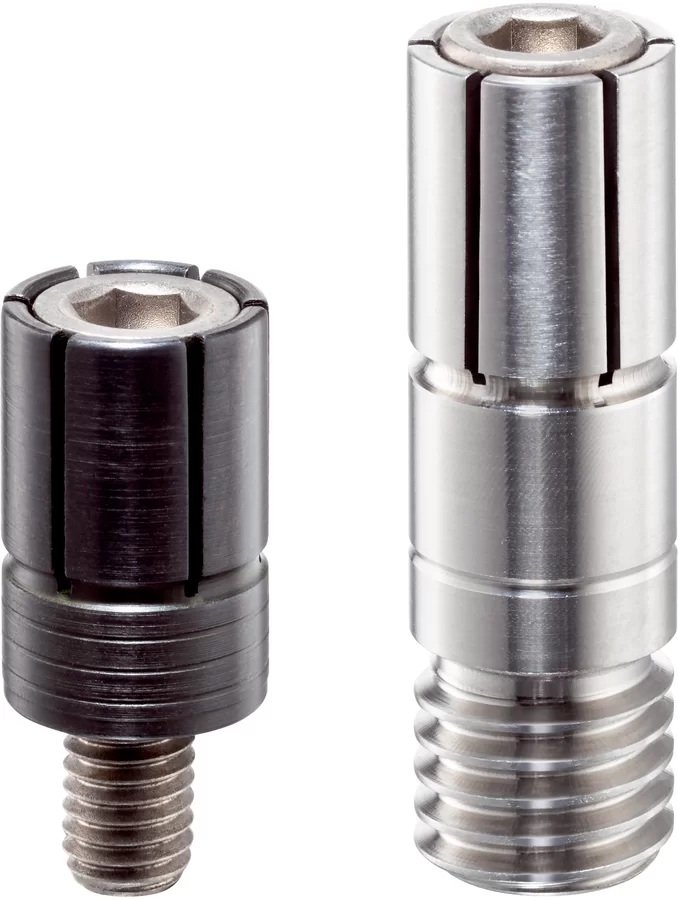

- Mandrinele de centrare cilindrice sunt ideale pentru utilizarea in constructia de dispozitive de fixare
- Acestea permit fixarea pieselor de prelucrat cu o gaura pe diametrul lor interior
- Pot fi montate pe placi de grila si de fixare, de exemplu, prin presarea lor in alezaje sau prin insurubarea lor in filete
- Permit pozitionare exacta, repetabilitate ridicata si forte mari de fixare la prinderea pieselor cu alezaj
- Mandrinele de centrare permit fixarea pieselor complexe fara elemente externe, pentru prelucrare pe 5 fete

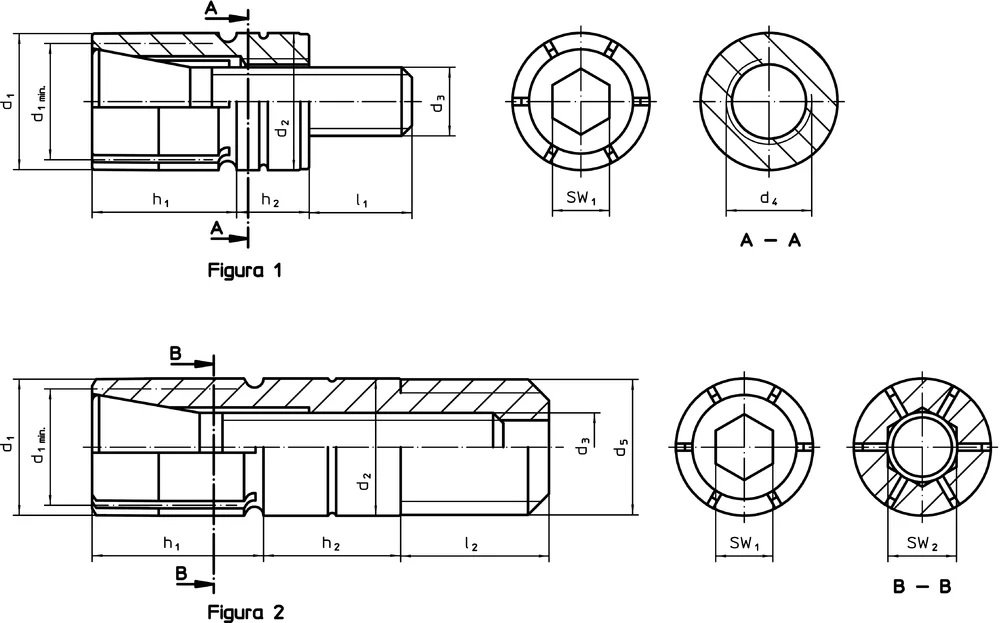

Figura 1 Figura 2
d1 min.
d1
d3
h1
Forta
Figura
[mm]
[mm]
[mm]
[mm]
[kN]
Cod produs
d1 min.
[mm]
:
5.5
d1
[mm]
:
6
d3
[mm]
:
M3
h1
[mm]
:
7.0
Forta
[kN]
:
1.1
Figura
:
1
23340.0506
d1 min.
[mm]
:
7.5
d1
[mm]
:
10
d3
[mm]
:
M4
h1
[mm]
:
12.7
Forta
[kN]
:
4.2
Figura
:
1
23340.0510
d1 min.
[mm]
:
10.5
d1
[mm]
:
12
d3
[mm]
:
M6
h1
[mm]
:
12.7
Forta
[kN]
:
8.5
Figura
:
1
23340.0512
d1 min.
[mm]
:
12.0
d1
[mm]
:
16
d3
[mm]
:
M8
h1
[mm]
:
12.7
Forta
[kN]
:
11.1
Figura
:
1
23340.0516
d1 min.
[mm]
:
16.0
d1
[mm]
:
20
d3
[mm]
:
M10
h1
[mm]
:
14.0
Forta
[kN]
:
20.0
Figura
:
1

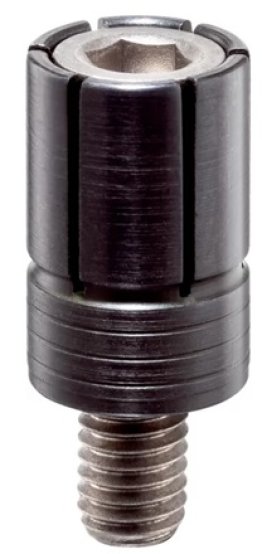

23340.0520
d1 min.
[mm]
:
10.5
d1
[mm]
:
12
d3
[mm]
:
M6
h1
[mm]
:
15.0
Forta
[kN]
:
8.5
Figura
:
2

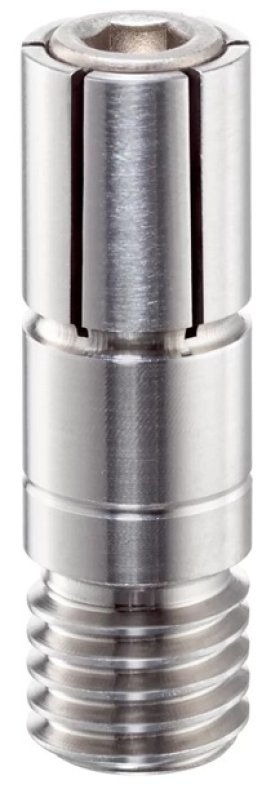

23340.0612
d1 min.
[mm]
:
12.0
d1
[mm]
:
16
d3
[mm]
:
M8
h1
[mm]
:
16.0
Forta
[kN]
:
11.1
Figura
:
2
23340.0616
