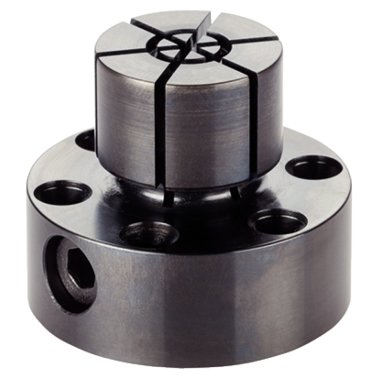

Mandrină de fixare, cu operare laterală | d1=28,7 mm | 23340.0125
Cod produs: 23340.0125
Mandrină de fixare, cu operare laterală | d1=28,7 mm | 23340.0125
Brand:
ERWIN HALDER KG

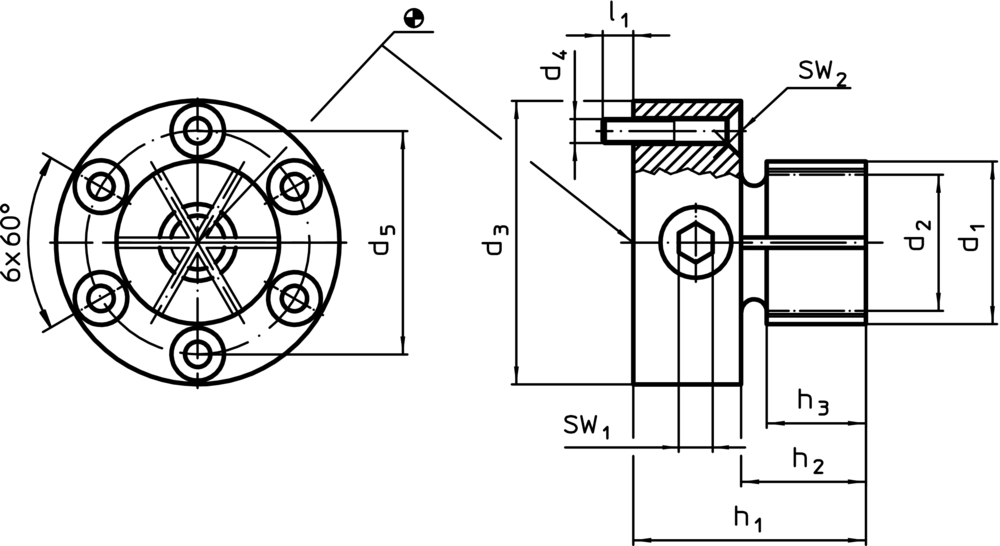

Specificatii
| d1=28,7 mm | |
| 28,7 mm | |
| 17,8 mm | |
| 50 mm | |
| M4 | |
| 39,4 mm | |
| 41 mm | |
| 22 | |
| 17,5 mm | |
| ~ 7 mm | |
| 66 Nm | |
| 50 mm | |
| 6 mm | |
| 2,5 mm | |
| 20 kN | |
| Oțel, brunat | |
| Oţel tratat termic | |
| adaptoare, producția de scule, dispozitive de măsură și control, hidraulică și pneumatică, medical / tehnologii de recuperare / echipamente medicale, unicate / construcția de modele și prototipuri | |
| centru, fixare | |
| D | |
| 363 g |
Pentru fixare şi centrare a pieselor cu alezaj interior.
Material
Corp
- Oțel, brunat
Şurub de prindere
- Oţel tratat termic

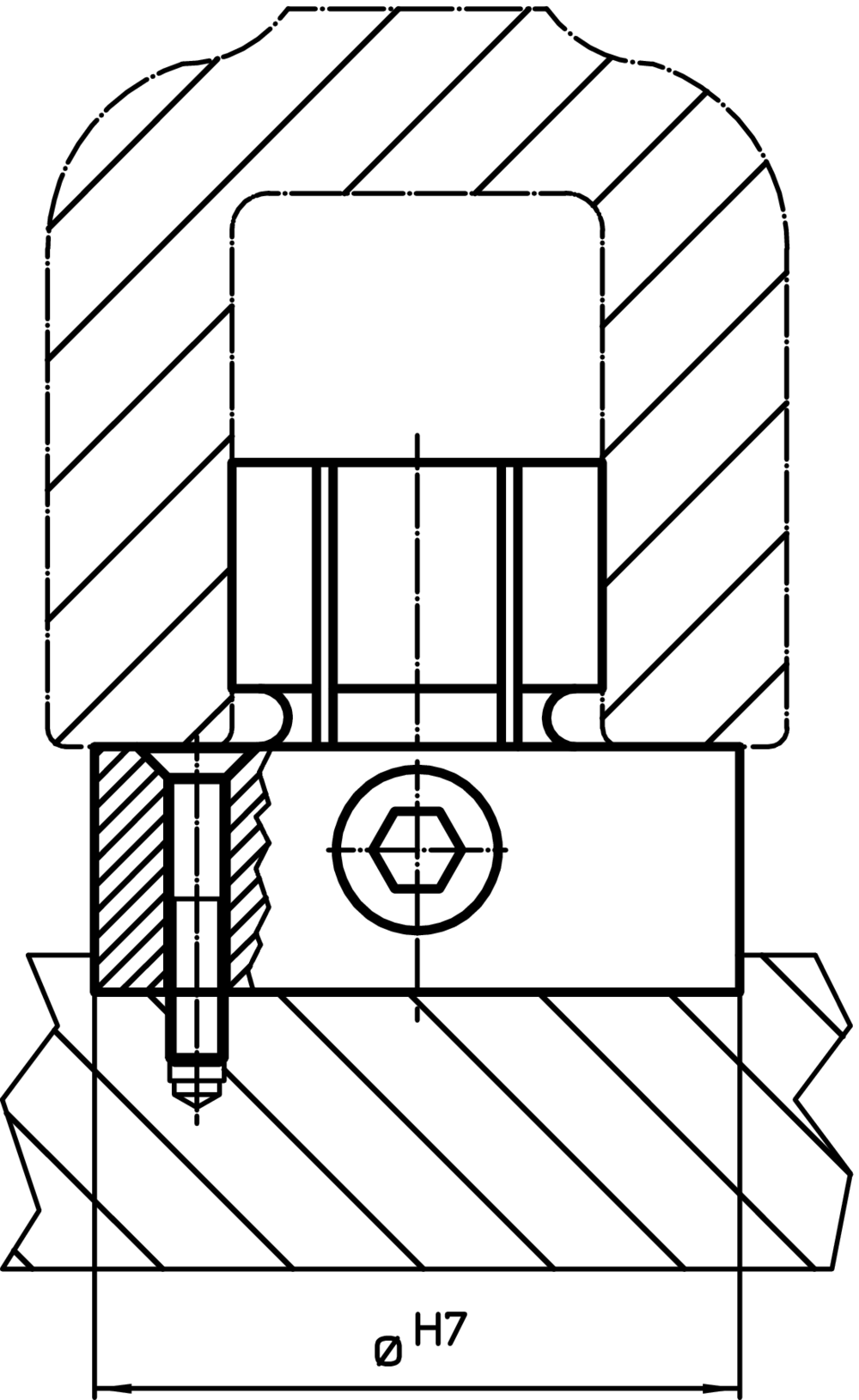

Asamblare
Mandrina de prindere poate fi prelucrată cu diametrul necesar de prindere (de ex. prin rotire/frezare). Trebuie remarcat faptul că, înainte de prelucrare mandrina de prindere,va fi extinsă cu cca. 0,1 mm peste diametrul de fixare. Pentru prelucrarea mandrinei, va fi furnizat un inel de prindere special.
Operaţii
Datorită manipularii laterale pot fi folosite de asemenea şi pt găuri înfundate.
