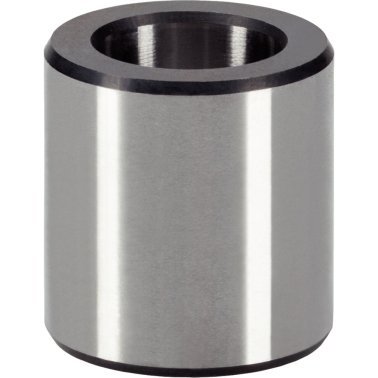

Bucşe, pentru poziţionarea pinilor de fixare/centrat | d1=30 mm / l=20 mm / Oţel cementat | 23111.0714

Cod produs: 23111.0714

Brand: ERWIN HALDER KG

Desen

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	d1=30 mm / l=20 mm / Oţel cementat
d_{1 [mm]}	30 mm
d_{2 [mm]}	45 mm
l [mm]	20 mm
X [mm]	20 mm
D2 [H7] [mm]	45 mm
Figura	1
Material	Otel calit
Funcție	arc, contact, fixare, poziţionare, prindere, sigur
Origine preferențială	CE
Greutate [g]	136 g

Material

Asamblare

Este necesar ca două bucșe de centrare și două bucșe de alunecare să fie montate în placă, pentru o fixare garantată și o repetabilitate optimă.

Caracteristici

Bucșa flotantă are marcaj o canelură pentru diferențiere.
