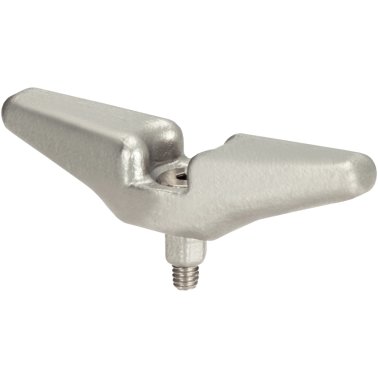

Maniplatoare manuale, pentru poziţionarea pinilor de fixare | Pentru pin=25/30 mm / d1=80 mm / l1=25 mm | 23111.0902

Cod produs: 23111.0902

Brand: ERWIN HALDER KG

Desen

Desen cu aplicație

Fişă cu date

CAD

Specificatii

Dimensiuni nominale	Pentru pin=25/30 mm / d1=80 mm / l1=25 mm
d₁ [mm]	80 mm
d₂ [mm]	15 mm
d₃	M4
l₁ [mm]	25 mm
l₂ [mm]	20 mm
l₃ [mm]	20 mm
SW₁ [mm]	10 mm
SW₂ [mm]	2,5 mm
Pentru pin [mm]	25 mm, 30 mm
Material	oțel inoxidabil
Funcție	arc, contact, fixare, poziţionare, prindere, sigur
Origine preferențială	D
Greutate [g]	75 g

Mânerul permite o acţionare uşoară şi rapidă a ştiftului de poziţionare şi fixare.

Material

Asamblare

Mânerul este fixat pe pin cu ajutorul unui şurub M 4 care este livrat împreuna cu mânerul.
