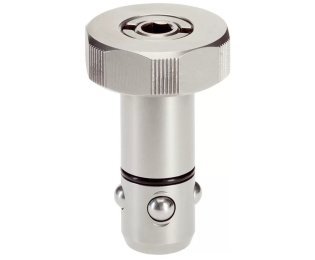

Pini de pozitionare EH 23111.

Stiftul de pozitionare si fixare permite o fixare rapida, ajustare, schimbare si asigurare a piesei, placilor, dispozitivelor de fixare, etc.
Prin strangerea suruburilor de fixare, pinul este fixat și centrat in bucsa de centrare cu ajutorul a patru bile
Surubul de fixare poate fi actionat manual cu ajutorul manetei detasabile (cod 23111.0900/.0902) sau cu o cheie hexagonala
Material:
• Otel tratat termic, cu revenire, brunat
• Otel inoxidabil 1.4542, calit prin precipitare

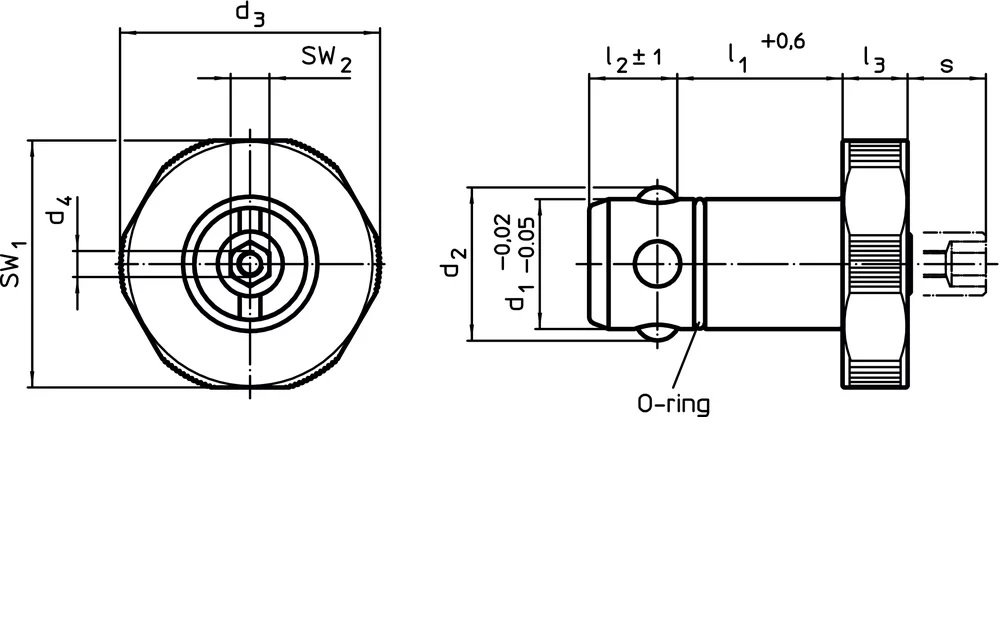

Fişă cu date

d₁

l₁

Forta de sustinere

Placa de baza

Material

[mm]

[kN]

[mm]

Cod produs

d_{1
[mm]
:}

16 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

5 kN

Placa de baza [mm] :

20 mm

Material [] :

Otel tratat termic

23111.0016

Afişaţi detaliile

d_{1
[mm]
:}

16 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

5 kN

Placa de baza [mm] :

25 mm

Material [] :

Otel tratat termic

23111.0018

Afişaţi detaliile

d_{1
[mm]
:}

20 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

6 kN

Placa de baza [mm] :

20 mm

Material [] :

Otel tratat termic

23111.0020

Afişaţi detaliile

d_{1
[mm]
:}

20 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

6 kN

Placa de baza [mm] :

25 mm

Material [] :

Otel tratat termic

23111.0022

Afişaţi detaliile

d_{1
[mm]
:}

25 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

8 kN

Placa de baza [mm] :

20 mm

Material [] :

Otel tratat termic

23111.0025

Afişaţi detaliile

d_{1
[mm]
:}

25 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

8 kN

Placa de baza [mm] :

25 mm

Material [] :

Otel tratat termic

23111.0027

Afişaţi detaliile

d_{1
[mm]
:}

25 mm

l_{1
[mm]
:}

40 mm

Forta de sustinere [kN] :

8 kN

Placa de baza [mm] :

35 mm

Material [] :

Otel tratat termic

23111.0029

Afişaţi detaliile

d_{1
[mm]
:}

30 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

10 kN

Placa de baza [mm] :

20 mm

Material [] :

Otel tratat termic

23111.0030

Afişaţi detaliile

d_{1
[mm]
:}

30 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

10 kN

Placa de baza [mm] :

25 mm

Material [] :

Otel tratat termic

23111.0032

Afişaţi detaliile

d_{1
[mm]
:}

30 mm

l_{1
[mm]
:}

40 mm

Forta de sustinere [kN] :

10 kN

Placa de baza [mm] :

35 mm

Material [] :

Otel tratat termic

23111.0034

Afişaţi detaliile

d_{1
[mm]
:}

16 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

5 kN

Placa de baza [mm] :

20 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0116

Afişaţi detaliile

d_{1
[mm]
:}

16 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

5 kN

Placa de baza [mm] :

25 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0118

Afişaţi detaliile

d_{1
[mm]
:}

20 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

6 kN

Placa de baza [mm] :

20 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0120

Afişaţi detaliile

d_{1
[mm]
:}

20 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

6 kN

Placa de baza [mm] :

25 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0122

Afişaţi detaliile

d_{1
[mm]
:}

25 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

8 kN

Placa de baza [mm] :

20 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0125

Afişaţi detaliile

d_{1
[mm]
:}

25 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

8 kN

Placa de baza [mm] :

25 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0127

Afişaţi detaliile

d_{1
[mm]
:}

25 mm

l_{1
[mm]
:}

40 mm

Forta de sustinere [kN] :

8 kN

Placa de baza [mm] :

35 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0129

Afişaţi detaliile

d_{1
[mm]
:}

30 mm

l_{1
[mm]
:}

25 mm

Forta de sustinere [kN] :

10 kN

Placa de baza [mm] :

20 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0130

Afişaţi detaliile

d_{1
[mm]
:}

30 mm

l_{1
[mm]
:}

30 mm

Forta de sustinere [kN] :

10 kN

Placa de baza [mm] :

25 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0132

Afişaţi detaliile

d_{1
[mm]
:}

30 mm

l_{1
[mm]
:}

40 mm

Forta de sustinere [kN] :

10 kN

Placa de baza [mm] :

35 mm

Material [] :

Oțel inoxidabil 1.4542

23111.0134

Afişaţi detaliile

Pini de pozitionare EH 23111.
