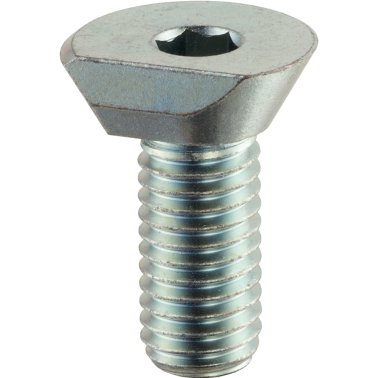

Cleme cu excentric | d1=M10 | 23271.0010
Cod produs: 23271.0010
Cleme cu excentric | d1=M10 | 23271.0010
Specificatii
| d1=M10 | |
| 20,9 mm | |
| 20 mm | |
| 7 mm | |
| 11,1 mm | |
| 9,4 mm | |
| 6,5 mm | |
| M10 | |
| 30 Nm | |
| 10 mm | |
| 8,3 mm | |
| 9,8 mm | |
| 6 mm | |
| 4 kN | |
| Oțel călit,călit și acoperit cu zinc albastru | |
| adaptoare, producția de scule, construcții de mașini, general, dispozitive de măsură și control, equipment construction, fabrică, construcția de echipamente și aparate apparatus and, mașini de injecție, turnătorii | |
| fixare, prindere | |
| D | |
| 20 g |
Clemele cu excentric permit fixarea, cu un efect de împingere, pieselor cu forme diferite şi cu înălţime mică.
Material
- Oțel călit,călit și acoperit cu zinc albastru
Asamblare
- Executați un filet în piesa, la distanța corespunzătoare L2 / L3.
- Poziționați clema cu excentric la înălțimea necesară și setați poziția relativă asupra piesei pe partea netedă.
- Introduceți piesa și strângeți pinul de fixare folosind hexagonul intern. Forța potrivită este atinsă la o rotire de aprox. 1/3.
Gaura filetată trebuie să fie unsă în mod regulat.
Mișcarea de rotație, în timpul strângerii, trebuie executată întotdeauna înspre opritoare, pentru a împiedica deplasarea piesei.
