Cleme cu excentric | EH 23271.

Clemele cu excentric permit fixarea, cu un efect de împingere, pieselor cu forme diferite şi cu înălţime mică.

Material

Oțel călit,călit și acoperit cu zinc albastru

Asamblare

Executați un filet în piesa, la distanța corespunzătoare L2 / L3.
Poziționați clema cu excentric la înălțimea necesară și setați poziția relativă asupra piesei pe partea netedă.
Introduceți piesa și strângeți pinul de fixare folosind hexagonul intern. Forța potrivită este atinsă la o rotire de aprox. 1/3.

Gaura filetată trebuie să fie unsă în mod regulat.

Mișcarea de rotație, în timpul strângerii, trebuie executată întotdeauna înspre opritoare, pentru a împiedica deplasarea piesei.

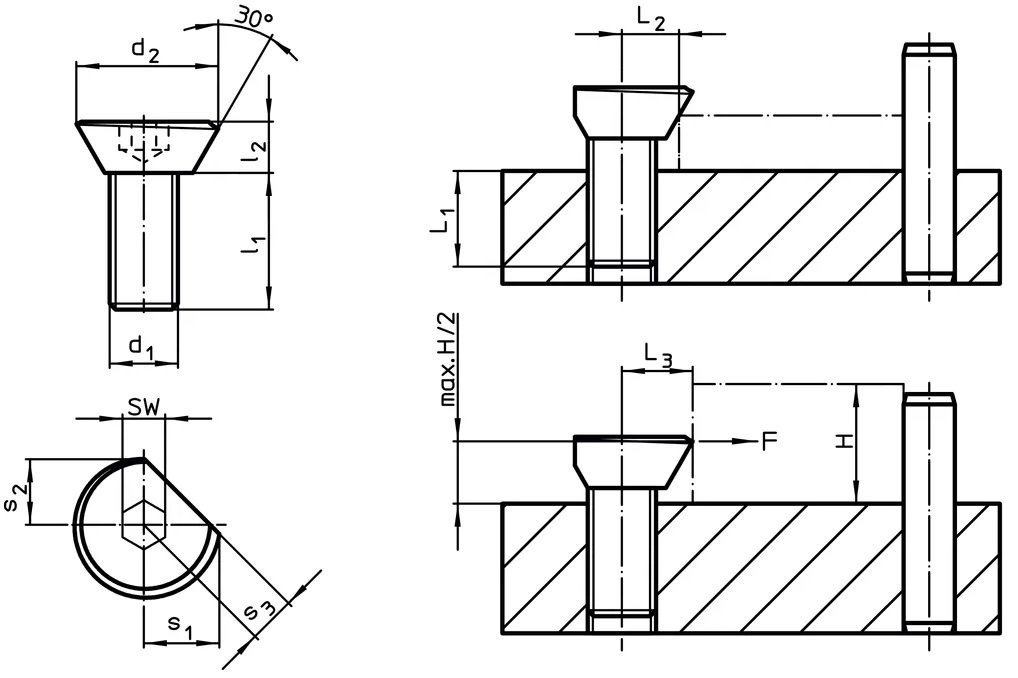

Desen

Fişă cu date

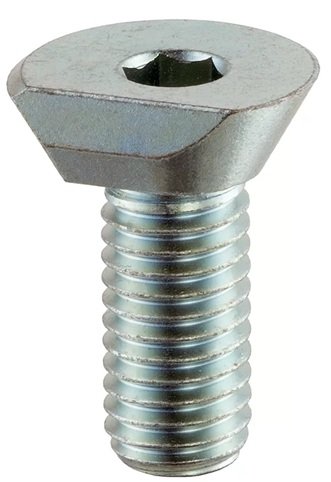

Imagine prezentare grupă

d₂

l₁

l₂

s₁

s₂

s₃

d₁

Moment străngere

L₁

L₂

L3 [±0.2]

Forţa de străngere

Greutate

[mm]

[Nm]

[mm]

[kN]

[g]

Cod produs

d₂ [mm] :

26,1 mm

l₁ [mm] :

24 mm

l₂ [mm] :

9 mm

s₁ [mm] :

13,5 mm

s₂ [mm] :

11,6 mm

s₃ [mm] :

8 mm

d₁ :

M12

Moment străngere [Nm] :

44 Nm

L₁ [mm] :

12 mm

L₂ [mm] :

10,1 mm

L3 [±0.2] [mm] :

12 mm

SW [mm] :

8 mm

Forţa de străngere [kN] :

5,4 kN

Greutate [g] :

35 g

23271.0012

Afişaţi detaliile

d₂ [mm] :

20,9 mm

l₁ [mm] :

20 mm

l₂ [mm] :

7 mm

s₁ [mm] :

11,1 mm

s₂ [mm] :

9,4 mm

s₃ [mm] :

6,5 mm

d₁ :

M10

Moment străngere [Nm] :

30 Nm

L₁ [mm] :

10 mm

L₂ [mm] :

8,3 mm

L3 [±0.2] [mm] :

9,8 mm

SW [mm] :

6 mm

Forţa de străngere [kN] :

4 kN

Greutate [g] :

20 g

23271.0010

Afişaţi detaliile

d₂ [mm] :

16,9 mm

l₁ [mm] :

16 mm

l₂ [mm] :

6 mm

s₁ [mm] :

8,9 mm

s₂ [mm] :

7,7 mm

s₃ [mm] :

5,5 mm

d₁ :

Moment străngere [Nm] :

20 Nm

L₁ [mm] :

8 mm

L₂ [mm] :

6,6 mm

L3 [±0.2] [mm] :

8 mm

SW [mm] :

5 mm

Forţa de străngere [kN] :

2,7 kN

Greutate [g] :

11 g

23271.0008

Afişaţi detaliile

d₂ [mm] :

13,5 mm

l₁ [mm] :

12 mm

l₂ [mm] :

5 mm

s₁ [mm] :

7,1 mm

s₂ [mm] :

6,1 mm

s₃ [mm] :

4,5 mm

d₁ :

Moment străngere [Nm] :

4,5 Nm

L₁ [mm] :

6 mm

L₂ [mm] :

5,4 mm

L3 [±0.2] [mm] :

6,4 mm

SW [mm] :

4 mm

Forţa de străngere [kN] :

0,3 kN

Greutate [g] :

4,9 g

23271.0006

Afişaţi detaliile

d₂ [mm] :

10,9 mm

l₁ [mm] :

10 mm

l₂ [mm] :

4 mm

s₁ [mm] :

5,7 mm

s₂ [mm] :

5 mm

s₃ [mm] :

3,5 mm

d₁ :

Moment străngere [Nm] :

2 Nm

L₁ [mm] :

5 mm

L₂ [mm] :

4,2 mm

L3 [±0.2] [mm] :

5,2 mm

SW [mm] :

3 mm

Forţa de străngere [kN] :

0,1 kN

Greutate [g] :

2,8 g

23271.0005

Afişaţi detaliile

d₂ [mm] :

8,7 mm

l₁ [mm] :

8 mm

l₂ [mm] :

3 mm

s₁ [mm] :

4,6 mm

s₂ [mm] :

4 mm

s₃ [mm] :

3 mm

d₁ :

Moment străngere [Nm] :

1,5 Nm

L₁ [mm] :

4 mm

L₂ [mm] :

3,5 mm

L3 [±0.2] [mm] :

4,2 mm

SW [mm] :

2,5 mm

Forţa de străngere [kN] :

0,09 kN

Greutate [g] :

1,4 g

23271.0004

Afişaţi detaliile

d₂ [mm] :

6,7 mm

l₁ [mm] :

6 mm

l₂ [mm] :

2 mm

s₁ [mm] :

3,5 mm

s₂ [mm] :

2,9 mm

s₃ [mm] :

2,2 mm

d₁ :

Moment străngere [Nm] :

1 Nm

L₁ [mm] :

3 mm

L₂ [mm] :

3 mm

L3 [±0.2] [mm] :

3,2 mm

SW [mm] :

2 mm

Forţa de străngere [kN] :

0,05 kN

Greutate [g] :

0,6 g

23271.0003

Afişaţi detaliile
